产品概述：

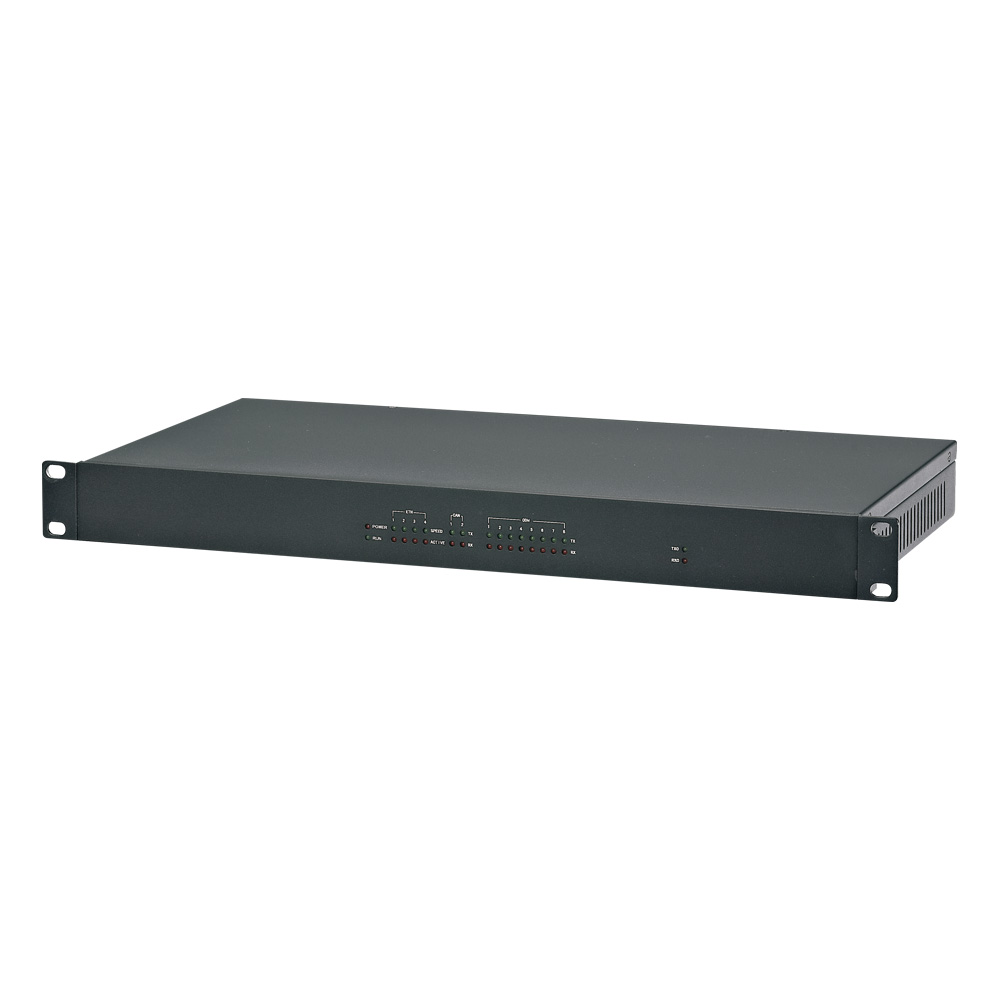

CZ-WG001站房智能辅助与人工智能可视化网关，可以实现各种微机保护、自动装置、工控装置的通信管理；实现多种测控装置、智能电能表的通信管理；实现厂站智能辅助设备如直流电源通信的通信管理；实现与厂站主计算机系统的通信交货；以及实现与远动调度、集控中心的数据筛选、处理、转发等。支持各种通信接口（以太网、RS232、RS422、CAND等）和通信规约（如IEC-61850\IEC60870-5-101\IEC60870-5-104\ IEC60870-5-103\部颁CDT\HostZF\XT9702\SC1801\U4F等），并能通过二代北斗、GPS自动接收对时和统一系统时间。完成各设备、装置通信状态检查和监视、记录，并对内部数据再加工处理、逻辑生成，转发信息的编辑、合成。通过网络远程维护和监视。可配置双机冗余的工作方式，通信通道监视和自动切换。装置本省具有自诊断和告警功能。装置特点
● 在线调试与诊断功能
● 远程升级功能
● 软硬件看门狗功能
● 高速以太网
● 高速串口
● 多种规约接入
● 多种规约转出
功能总述
本通讯管理机采用高速32 位工业控制CPU， 采用实时多任务嵌入式linux 操作系统做为系统平台。具有运行可靠，抗干扰能力强，响应速度快，易于扩展， 易于调试，集成了强大而灵活的规约库，兼容国内，国外各大保护厂商及相关的设备主要生产厂商的通信规约， 在工程实施中只需根据接入厂家设备协议、 当地的监控主站协议与远方调度的协议与要求配置即可实现通信。
本通讯管理机基本型有2~4 个以太网口, 2~16 个RS485 口均可配置为不同协议的接入， 可以作为变电站内的通信管理管理机，可以用于变电站内智能通讯管理机的通信规约转换通讯管理机，也可以用于保护管理系统中作为子站，用来接入变电站内的保护通讯管理机，完成变电站内保护通讯管理机的信息收集和管理工作。
硬件资源
● 标配网口：2 路或4 路100M 以太网
● 标配串口：2 路、4 路、11 路或16 路RS485，其中至少2 路可作RS232 使用
● 其它配置：根据现场需求进行非标配置
软件资源
1、接入规约配置
● 通用Modbus 规约，InModbus
● 通用Modbus 规约，InModbus2
● 1997 版DLT645 规约，In97Dlt645
● 2007 版DLT645 规约，In07Dlt645
● GB101 规约，In101
● GB104 规约，In104
● 南自103 规约，InNZ103
● 南自机电Can 规约，InNZJDCan103
● 公式规约，InCombine
● 串口103 规约，InCom103，
2、转出规约
● 南自103，OutNZ103
● 南瑞继保103，OutNRJB103
● GB101 规约，Out101
● GB104 规约,Out104
● CDT 规约，OutCDT
● CDT 规约UDP 版本，OutCDTUDP
● Xml 能耗协议，OutEnergy
● Modbus 规约，OutModbus
● ModbusTCP 规约OutModbusTCP
● N4F 规约，OutN4F
可接入监控主站数为多个，其以太网地址可以整定为任意合理
