产品概述：

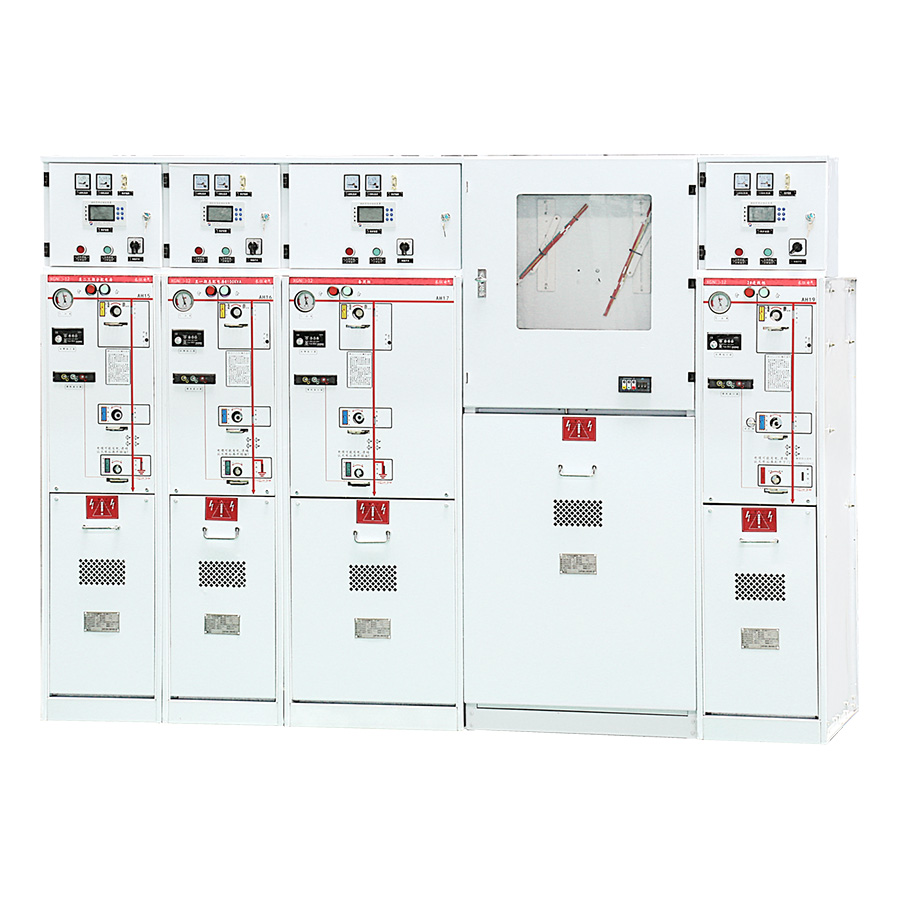

XGN□-12全绝缘全封闭气体环网柜产品广泛用于10kV/6kV配电系统，是城乡各类用户变配电系统的选用开关产品。 开关柜为模块化单元模式，可根据不同用途进行组合；由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。 XGN□-12全绝缘全封闭气体环网柜是一个完全密封的系统，其所带电部件以及开关封闭在不锈钢的本体内。整个开关装置不受外部环境条件影响，从而可以确保运行可靠性及人身安全。并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，确保了可靠性和安全性。XGN□-12全绝缘充气式环网开关设备同时可以提供TV化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量大大降低。 XGN□-12全绝缘全封闭气体环网柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自可扩展性，因而具有极特殊的灵活性。 XGN□-12全绝缘全封闭气体环网柜执行GB标准。在室内条件下(20℃)运行的设计寿命超过30年。
产品型号说明
| ① | 全绝缘全封闭气体环网柜 |
| ② | 额定电压：12 额定电压 12kV；24 额定电压 24kV |
| ③ | 柜型名称： C : 负荷开关柜； F : 熔断器组合柜； V : 真空断路器柜； SV，SL, 母线分段柜； M : 计量柜； PT : PT 柜 ( 共箱柜由 C,F,V,SV,SL 任意组合而成。) |
| ④ | 额定电流：630 额定电流 630A；1250 额定电流 1250A |
| ⑤ | 扩展类型：I : 左边扩展；D : 右边扩展；ID : 两边扩展 ；空白 : 不可扩展 |
| ⑥ | 电缆进出线方式：L : 左边电缆进出线；R : 右边电缆进出线；LR : 两边电缆进出线 空白 : 正面进出线 |
| 单元代号 | 意义 | 单元代号 | 意义 |
| C | 标准单套管负荷开关单元 | - | 母线顶套管 |
| F | 负荷开关 - 熔断器组合电器单元 | SL | 母联单元 |
| V | 断路器单元 | M | 计量单元 |
| D | 电缆进线单元（不带开关） | PT | PT 单元 |
| + | 母线侧套管 | 1K2(4) | 双套管出现的负荷开关单元 |
SF6气体压力：20℃下绝对压力1.4BAR
气体年泄漏率：≤0.2%年技术参数
| 型号 | C 模块 | F模块 | V 模块 | CB 模块 | |||
| 复合开关 | 组合电器 | 真空开关 | 隔离 / 接地开关 | 真空断路器 | 隔离 / 接地开关 | ||
| 额定电压 | kV | 12 | 12 | 12 | 12 | 12 | 12 |
| 额定频率 | Hz | 50 | 50 | 50 | 50 | 50 | 50 |
| 工频耐受电压 ( 相间 / 端口 ) | kV | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
| 雷电冲击耐受电压 | kV | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
| 额定电流 | A | 630 | 注 1) | 630 | 1250/630 | ||
| 额定闭环开断电流 | A | 630 | |||||
| 额定电缆充电开断电流 | A | 135/135 | |||||
| 额定短路关合电流 ( 峰值 ) | A | 50 | 80 | ||||
| 额定峰值耐受电流 | kA | 50 | |||||
| 额定短时耐受电流 | kA/3s | 20 | |||||
| 额定短路开断电流 | kA | 31.5 | 20 | 25 | |||
| 额定转移电流 | A | 1750 | |||||
| 配用熔断器最大电流 | A | - | 125 | ||||
| 回路电阻 | -n | ≤300 | ≤600 | ||||
| 机械寿命 | 次 | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
注：1）取决于熔断器的电流额定值

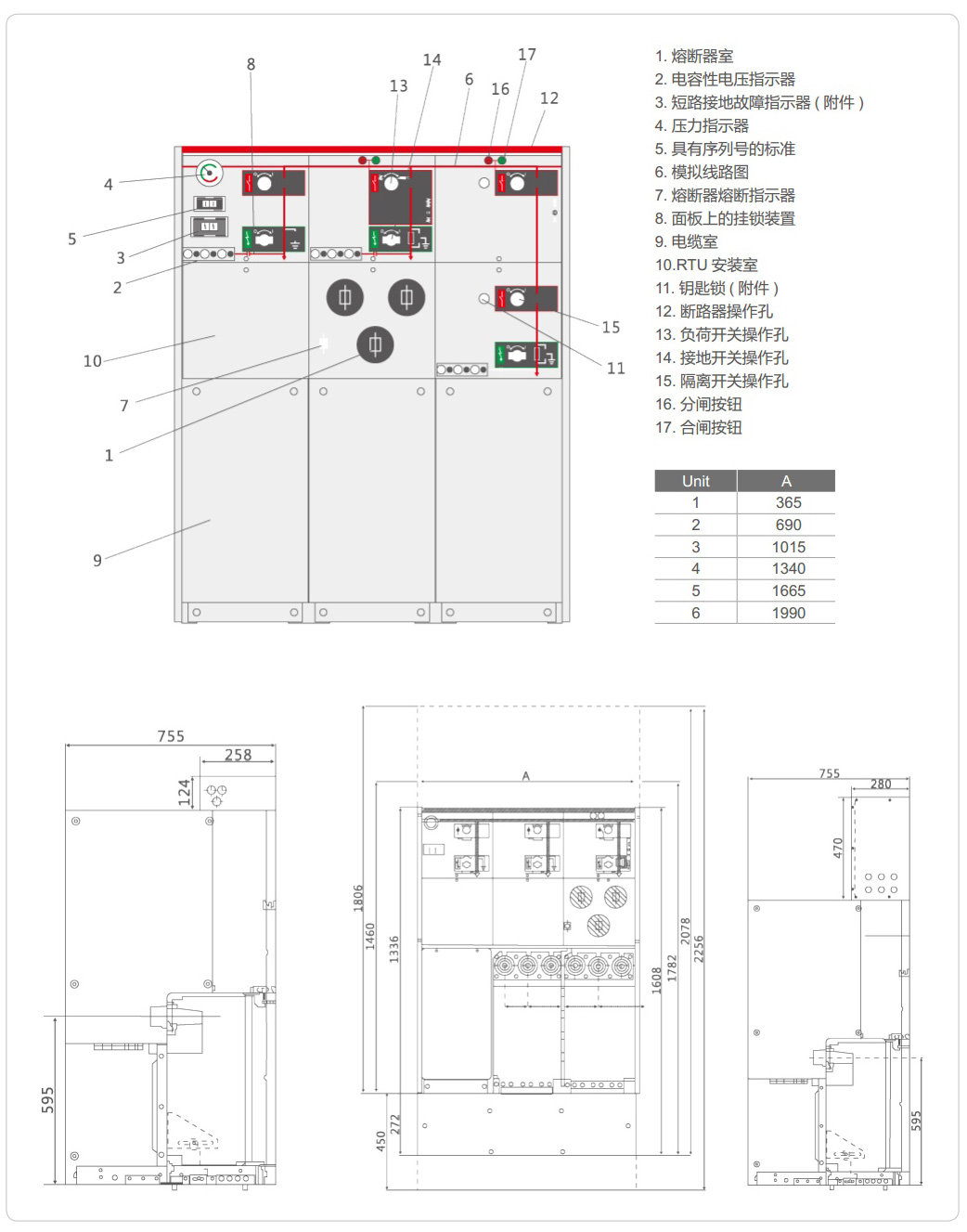

结构及安装尺寸图
