产品概述:

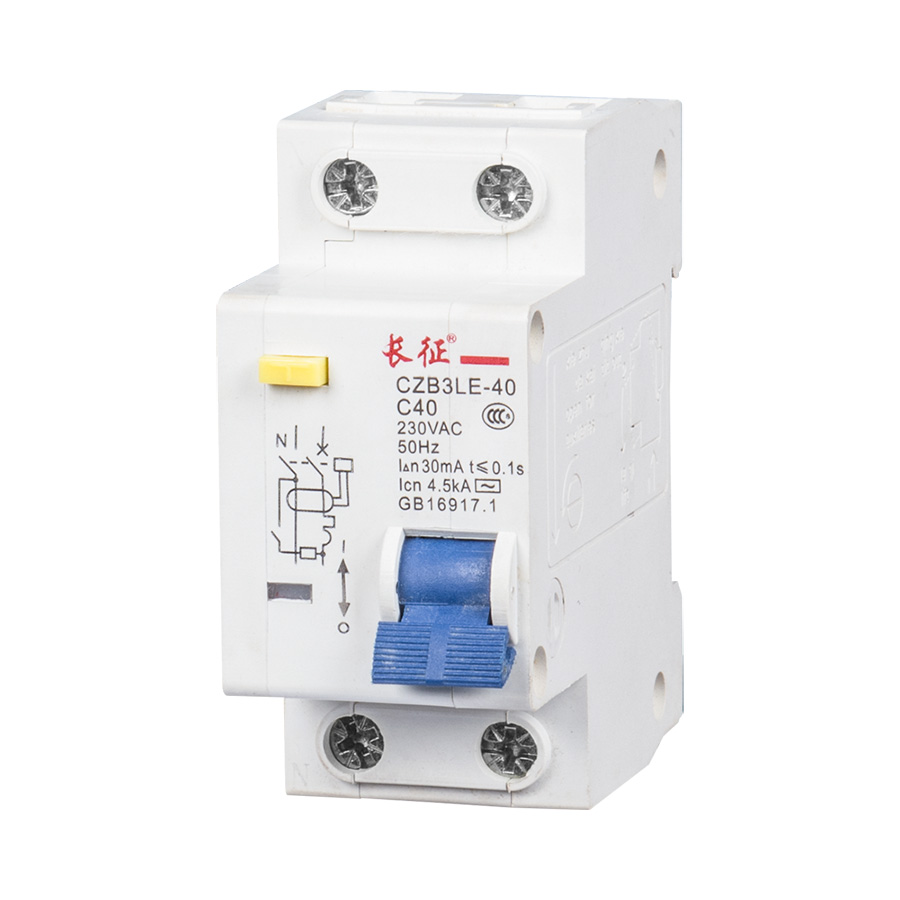

CZB3LE系列漏电断路器主要适用于交流50Hz,额定电压230V,额定电流至32A的电路中,作为人身触电、设备漏电保护之用,并且有过载、短路保护功能, 也可以在正常情况下不频繁地通断电器装置和照明线路,尤其适用于工业和商业照明配电系统。 当需要时可以增加过电压保护功能,过压保护额定值Uvo=280V。 符合标准:GB 16917.1、IEC 61009-1。产品型号说明
① | 企业代号 |
② | 漏电断路器 |
③ | 设计序号 |
④ | 特殊派生代号 ( 电子式漏电断路器 ) |
⑤ | 壳架等级额定电流 |
⑥ | 极数 1P+N |
⑦ | 带有不可分断的中性线时,用 N 表示 |
⑧ | 额定剩余动作电流 |
正常工作条件
● 环境温度:-5℃~+40℃,24h内平均不超过35℃;
● 海拔高度:安装地点的海拔不超过2000m;
● 安装类别:ⅡⅢ级;
● 污染等级:2级;
● 安装方式:采用TH35-7.5型导轨安装。

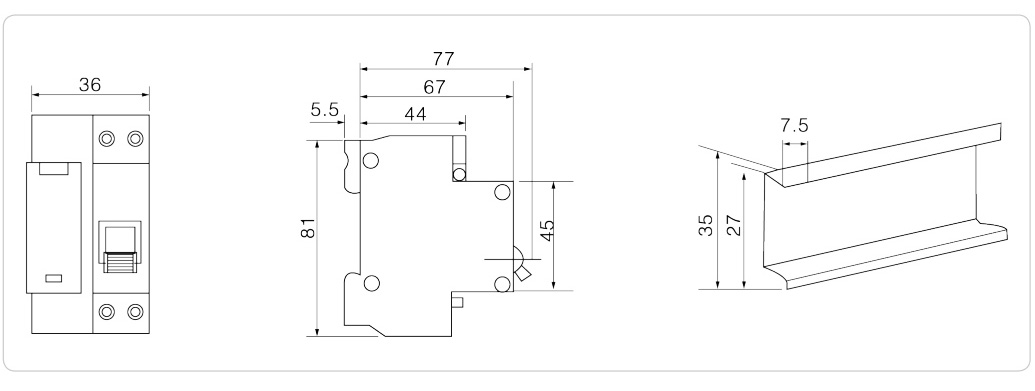

外形安装尺寸图
