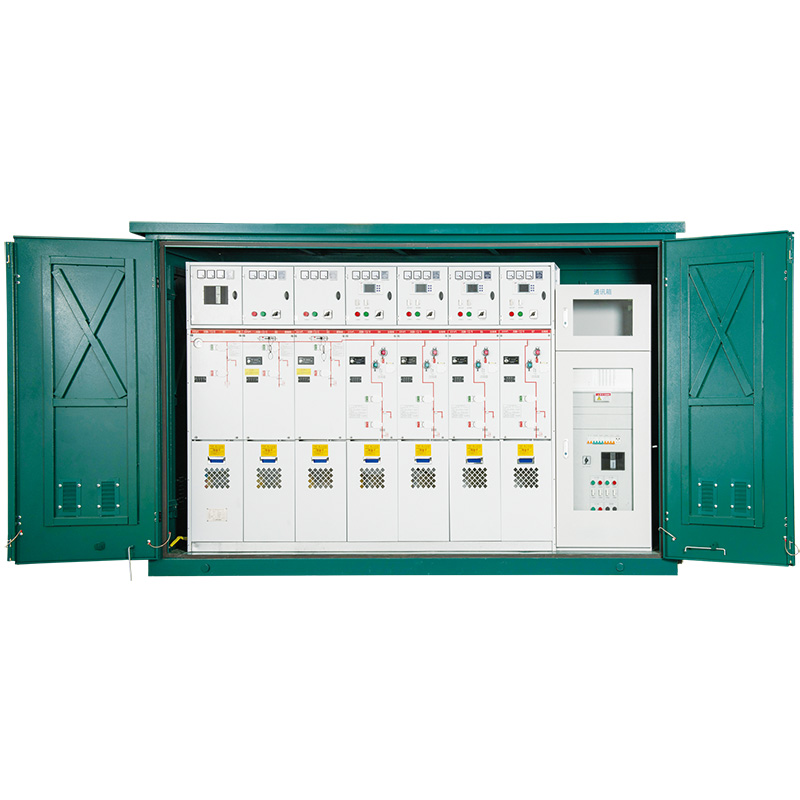

​主要功能

在传统的DTU功能基础上增加了计量级的配电线损采集功能，优化了小电流接地故障的判断及定位功能，提高采样频率，使得故障录波的波形更加接近真实波形。
● 线损采集功能
采用配电线损采集模块实现间隔电能量采集功能，实时计量线路上的电能量数据，包括正反有功电量和四象限无功电量计算，从而实现双向计量分功能，并支持定位功能。
● 小电流接地故障判断和定位功能
通过对相电流互感器及零序电流互感器数据分析采集，控制单元对这些特征量通过多种算法进行判别，从而精确的定位故障发生的区域。
● 故障录波功能
通过每周波128点的采样，并完整记录故障前4个周波和故障后8个周波的各通道波形，以及位置等遥信信息，上送至主站分析故障产生的原因，并支持64条故障录波的循环存储。

产品功能特性
● 适应馈线自动化要求，控制器以线路电压为判据；
● 通过延时合闸与变电站保护配合，实现就地故障处理，不需要蓄电池，不依赖通信和主站，可实现完整的馈线自动化终端功能；
● 设计上摒弃了蓄电池等需维护器件所带来的系统可能不稳定的可能；
● 清晰配网自动化系统功能操作方便；
● 采用频繁操作型负荷开关/断路器以满足配电配网自动化经济运作要求；
● 采用SF6绝缘负荷开关或真空断路器，实现SF6灭弧或绝缘；
● 三相共箱式布置，电缆浇制或压制出线，全密封机构，军品级航空接口，整体全密封技术保证，使之产品耐候性强，抗凝露性能好，至少15年免维护；
● 密封性能可靠，IP67防护等级，成熟壳体密封技术，采用工装模具一次成型技术，机械强度高，箱体气密性好；
● 内置隔离断口与真空灭弧室串联异步联动，开关分、合能力好，安全性强；
● 具有免维护特性，负荷开关/柱上断路器主回路，二次回路，操作机构均密封在SF6气体中，不受外部环境影响，性能稳定，可靠，免维护。

主要特点
● 采用电压时间型电磁机构或常规弹簧机构；
● 具备常规保护，电压电流型、分散智能型FA功能；
● 采用“集中分散”式控制终端，直观易用；
● 采用VT电子式电压传感技术；
● 隔离刀与真空灭弧室联动；
● 超级电容后备电源，全生命周期性维护；
● 断路器/负荷开关任意组合柜，灵活方便。

产品使用环境条件及使用范围
(1)环境条件
● 最高/低环境温度：-25℃~ +40℃；
● 最大温差：25K；
● 海拔高度：≤ 1000 m；
● 相对湿度：日平均值≤ 95 %，月平均值≤ 90 %；
● 耐震能力：地面水平加速度0.2g，垂直加速度0.1g；
● 用于通过小电阻接地，或经消弧线圈接地的12kV系统中；
● 安装场所应无严重影响负荷开关/断路器的绝缘强度的气体蒸汽，化学性沉积，灰尘污秽及其它爆炸和腐蚀介质中。
(2)使用范围
● 广泛用于城市电网改造，住宅小区，商业中心等城市人口密集区。


主要技术参数

方案号		01		02		03		04
母线规格：630A
一次额定电压：12kV
二次额定电压：DC48V

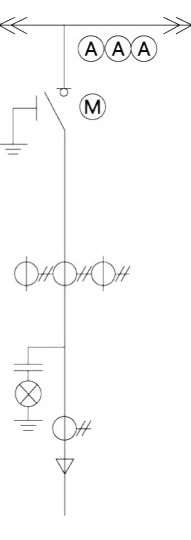

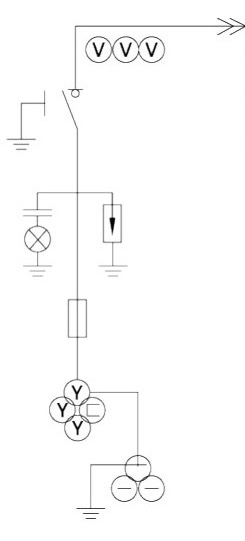

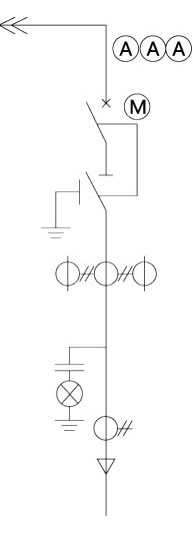

环网柜一次方案接线图
开关柜编号				AH1		AH2		AH3
开关柜用途		DTU 柜		母线 PT 单元		负荷开关单元		断路器单元
电 气 主 要 设 备 元 件	负荷开关（三工位）			FLN □ 12/630A	1 台	FLN □ 12/630A	1 台
	断路器							ZN □ 12/630A	1台
	隔离 / 接地开关			20kA	1 台	20kA	1 台	20kA	1台
	操作机构			手动	1 台	手动 / 电动 DC48V	1 台	手动 / 电动 DC48V	1组
	电压互感器				1 台
	电流互感器
	零序电流互感器			10/√3  0.1/√3   0.22/√3  0.1/3kV 30/300/30VA		600/1 0.5S(5P10)5VA	3 只	600/1 0.5S(5P10)5VA	3只
	熔断器			XRNP-0.5A/50kA	3 只
	带电显示器			DXN8D-12/T45	1 只	DXN8D-12/T4S	1只	DXN8D-12/T4S	1只
	配网自动化终端	75C68J	1 套
	电流表					600/1	3只	600/1	3只
	电压表			99T1-A 10/0.1kV	3 只
