产品型号说明

①	铠装移开式金属封闭开关设备
②	移开式
③	使用条件：（户内）
④	设计序号
⑤	额定电压 (kV)
⑥	一次方案号
⑦	操作机构特征代号，D：电磁；T 弹簧
⑧	额定电流 (A)
⑨	额定短路开断电流 (kA)

产品特点

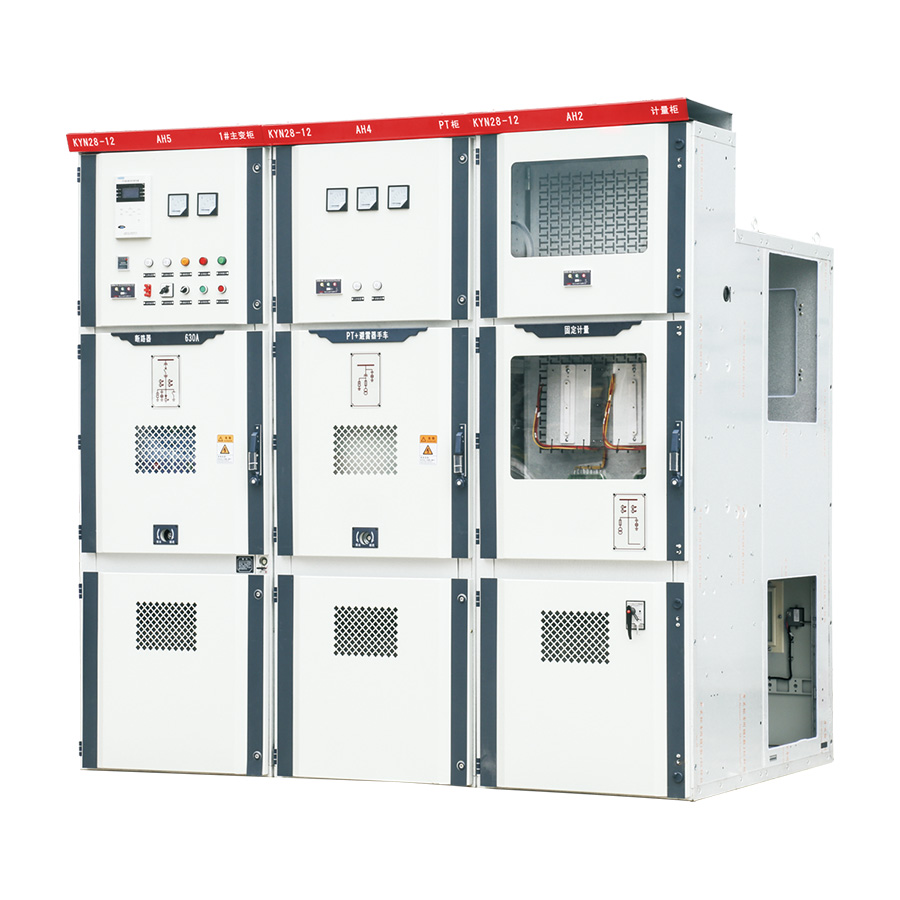

KYN28-12铠装移开式交流金属封闭开关设备(以下简称开关柜)可取代各种老型的金属封闭开关设备，如KYN1-12，JYN2-12等系列产品。其产品具有以下明显优点：
1.产品的外壳完全是螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4X级的防护等级。
2.本产品的开关可配ABB公司生产的VD4型真空断路器、C3系列固定式负荷开关、同时也可配置多种国产系列真空断路器（如VS1、VH1、VK、ZN28)，以取代国外同类产品。
3.无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。其断路器均具有长寿命、少维护、体积小的独特优点。


使用条件
● 环境温度：上限+40℃，下限-10℃；
● 相对湿度：日平均不大于95%，月平均值不大于90%；
● 海拔高度：不超过1000m；
● 防震：不超过8度；
● 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合；
注:订购本产品超出上述条件规定时，请与本公司协商。

执行标准
● GB 3906 3~35kV交流金属封闭开关设备
● GB/T11022 高压开关设备和控制设备标准的共用技术要求
● DL/T404 户内交流高压开关订货技术条件

技术参数
开关设备技术参数

项目		单位	参数
额定电压		kV	12
额定频率		Hz	50
主母线额定电流		A	630,1250，1600,2000,2500,3150
额定电流		A	630,1250，1600,2000,2500,3150
地接回路额定短时耐受电流（2S)		kA	13.9,17.4,21.8,27.4,34.8
主回路额定短时耐受电流 (4S)		kA	16,20,25,31.5,40
额定峰值耐受电流 ( 峰值 )		kA	40,50,63,80,100
额定短路开断电流		kA	25,31.5,40
额定绝缘水平	1min 工频耐受电压	kV	相间及地：42；断口：48
	雷电冲击耐受电压	kV	相间及地：75；断口：48
防护等级			外壳为 IP4X

开关柜结构特点

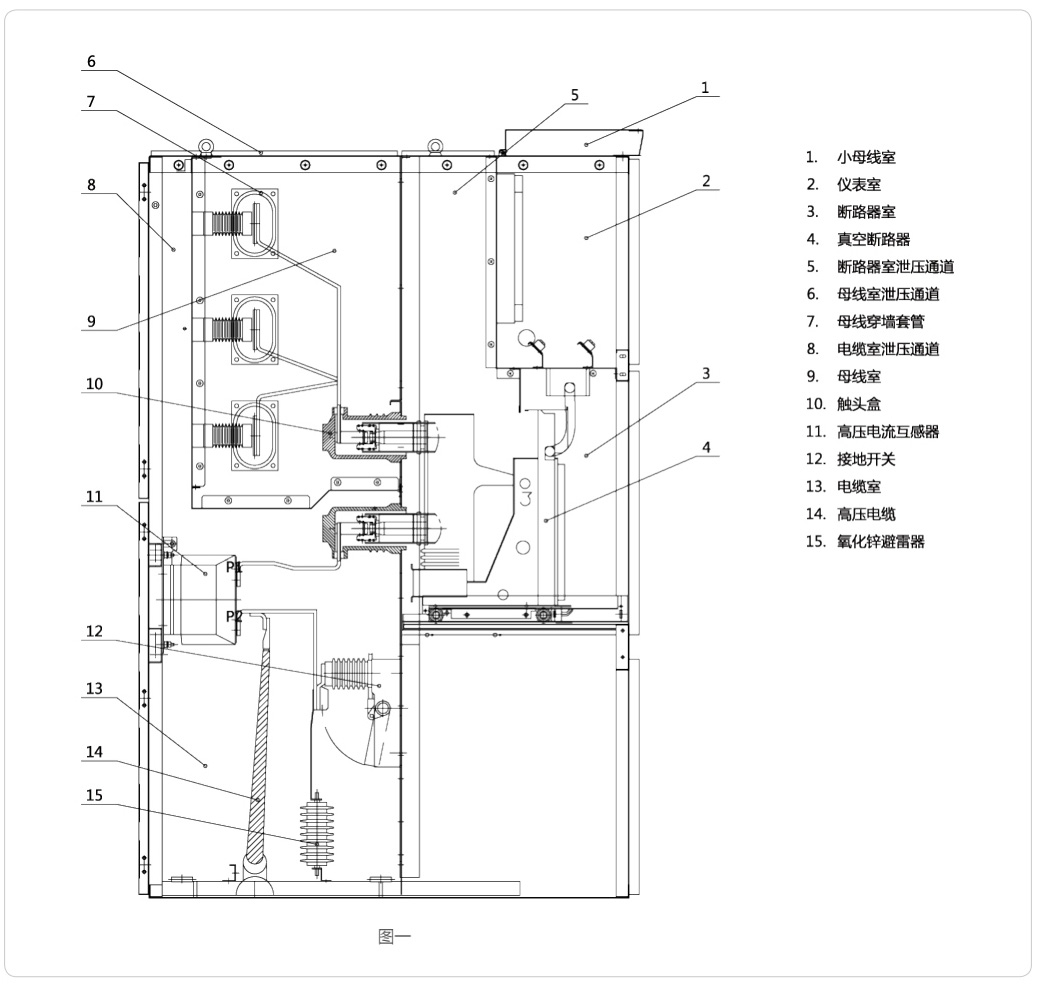

开关设备按GB/T3906-2020中的铠装金属封闭开关设备的设计。图一：开关柜由固定的柜体和可抽出部件(简称手车)两大部分组成，柜体的外壳和各功能单元的隔板均采用螺栓联接。开关柜外壳防护等级是IP4X，断路器室门打开时的防护等级为IP2X。开关柜可配用真空断路器手车，也可配用固定式负荷开关。具有架空进(出)线、电缆出线及其它功能方案。开关柜可安装成双重柜排列，即安装成背靠背或面对面双排排列。

开关柜的安装
1.按工程需要与图纸标明，将开关柜运至特定的位置，如果一排较长的开关柜排列(如10台以上)，拼柜工作应从中间部位开始；
2.用特定的运输工具如吊车或叉车，严禁用滚筒撬棍；
3.从开关柜内抽出断路器手车，另放别处妥善保管；
4.在母线隔室前面松开固定螺栓，卸下垂直隔板9；
5.松开断路器隔室下面水平隔板19的固定螺栓，并将水平隔板卸下；
6.松开和移去底板16；
7.从开关柜左侧控制线槽移去盖板1、2；右前方控制线槽盖板办同时卸下；
8.在基础上一个接一个安装开关柜，包括水平和垂直两个方面，开关柜安装不平度不得超过2mm；
9.当开关柜完全组合(拼接)好后，可用地脚螺钉将其与基础槽钢相连或用电焊与基础槽钢焊牢。

开关柜外形尺寸


订货须知
订货时应提供下列技术资料：
● 主电路方案图编号、用途和主线系统图、配电室平面布置图及排列配置图等；
● 开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求；
● 开关设备内主要电器元件的型号、规格及数量；
● 如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据；
● 开关设备使用在特殊环境条件时，应在订货时详细说明；
● 特殊要求与制造商协商解决。
