产品概述：

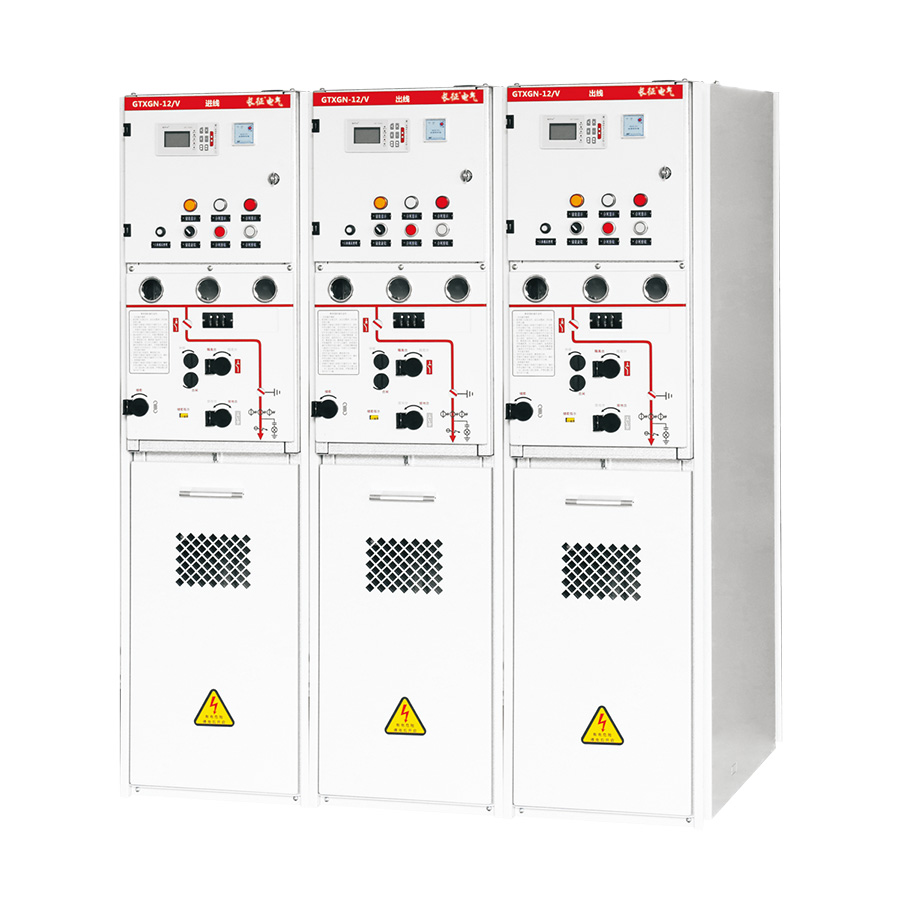

GTXGN-12交流金属固体绝缘环网开关设备是一种全绝缘、全密封、免维护的固体绝缘真空开关设备。所有高压带电部分均用绝缘性能优良的环氧树脂材料浇注成型，将真空灭弧室、主导电回路、绝缘支撑等有机结合为一整体，功能单元通过全绝缘固体汇流母线连接。因此，整个开关设备不受外部环境影响，可确保设备运行的可靠性和操作人员的安全性。 该环网柜具有结构简单、操作灵活、联锁可靠、安装方便等特点，适用于50Hz，12千伏的电力系统，广泛应用于工业及民用电缆环网及配网终端工程，作为电能的接受和分配之用，特别适用于城市居民区配电、小型变电站、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。 由于该产品具有全绝缘、全密封、全屏蔽的优点，所以特别适用于高海拔、高温、湿热、严寒、污染严重等环境恶劣的地区使用。产品分类
根据开关类型，分为负荷开关带接地组装件(简称C模块)，负荷开关不带接地组装件(简称CB模块)，断路器带接地组装件(简称V模块)，断路器不带接地组装件(简称VB模块)，断路器联络开关(简称VZ模块)，负荷开关+熔断器组合电器开关组装件(简称F模块)，隔离开关组装件(简称G模块)。
产品型号说明
| ① | 固体全绝缘封闭式环网开关设备 |
| ② | 设计序号 |
| ③ | 额定电压（kV） |
| ④ | 额定电流（A） |
| ⑤ | 开关类别 : C- 负荷开关；V- 断路器；G- 隔离开关； |
| ⑥ | 额定短时耐受电流（20,25kA） |
| ⑦ | B : 不带接地开关 ; Z : 下直出线 |
使用条件
● 环境温度：-45℃~+45℃；
● 相对湿度：最大平均相对湿度，日平均≤95%，月平均≤90%；
● 海拔高度：≤4000米；
● 防震：8度；
● 防护等级：带电体密封IP67，熔断器筒IP67，开关柜外壳IP4X；
注:订购本产品超出上述条件规定时，请与本公司协商。
执行标准
● IEC62271-1-2007《高压开关设备和控制设备第一部分：通用规范》；
● IEC620071-200-2003《1~52kV交流金属封闭开关设备和控制设备》；
● GB3906-2006《3.6~40.5kV交流金属封闭开关设备和控制设备》；
● GB/T11022-1999《高压开关设备和控制设备标准的共用技术条件》；
● GB1984-2003《高压交流断路器》；
● GB1985-2004《高压交流隔离开关和接地开关》；
● GB3804-2004《3.6kV~40.5kV高压交流负荷开关》；
● DL/T404-2007《3.6kV~40.5kV交流金属封闭开关设备和控制设备》DL/T5932006《高压开关设备和控制设备标准的共用技术条件》；
● Q/GDW730-2012《12kV固体绝缘环网柜技术条件》。
技术参数
开关设备技术参数
| 名称 | 单位 | 参数 | |||
| 额定电压 | kV | 12 | |||
| 额定频率 | Hz | 50 | |||
| 额定电流 | A | 630 | 1250 | ||
| 额 定 绝 缘 水 平 |
工频耐受电压 | 断口 | kV | 48 | |
| 相间 | kV | 42 | |||
| 相对地 | kV | 42 | |||
| 雷电冲击耐受电压 | 断口 | kV | 85 | ||
| 相间 | kV | 75 | |||
| 相对地 | kV | 75 | |||
| 额定短路开断电流（1s） | kV | 25 | 31.5 | ||
| 额定短时耐受电流（4s） | kV | 25 | 31.5 | ||
| 额定峰值耐受电流（1p） | kV | 63 | 80 | ||
| 额定短路关合电流（峰值）（1ma） | kV | 63 | 80 | ||
| 外壳防护等级 | IP4X | ||||
| 操作方式 | 弹簧储能式 | ||||
隔离接地开关技术参数
| 序号 | 项目 | 单位 | 参数 | ||
| 1 | 额定电压 | kV | 12 | ||
| 2 | 额定电流 | A | 630 | 1250 | |
| 3 | 4S 额定短时耐受电流（有效值） | kA | 25 | 31.5 | |
| 4 | 额定峰值耐受电流（峰值） | kA | 63 | 80 | |
| 5 | 1min 工频耐受电压 | 相间及对地 | kV | 42 | |
| 隔离断口 | 48 | ||||
| 6 | 额定雷电冲击耐受电压 | 相间及对地 | kV | 75 | |
| 隔离断品 | 85 | ||||
| 7 | 主开关机械寿命 | 次 | 3000 | ||
| 8 | 接地开关机械寿命 | 次 | 3000 | ||

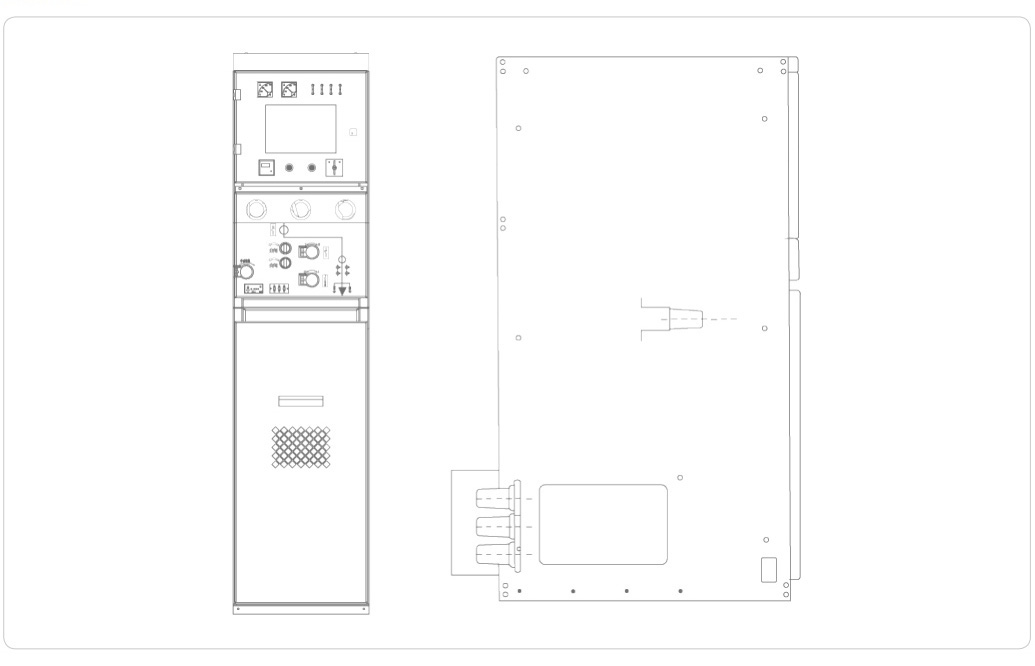

| 型号 | 宽（mm） | 深（mm） | 高（mm） |
| 负荷开关 PT 柜（CPT） | 500 | 950 | 1650 |
| 断路器柜（VB） | 400 | 950 | 1650 |
| 断路器柜（V） | 400 | 950 | 1650 |
| 断路器母联柜（VZ） | 400 | 950 | 1650 |
| 母线提升柜（G） | 400 | 950 | 1650 |
| 负荷开关熔断器组合柜（F） | 500 | 950 | 1650 |
