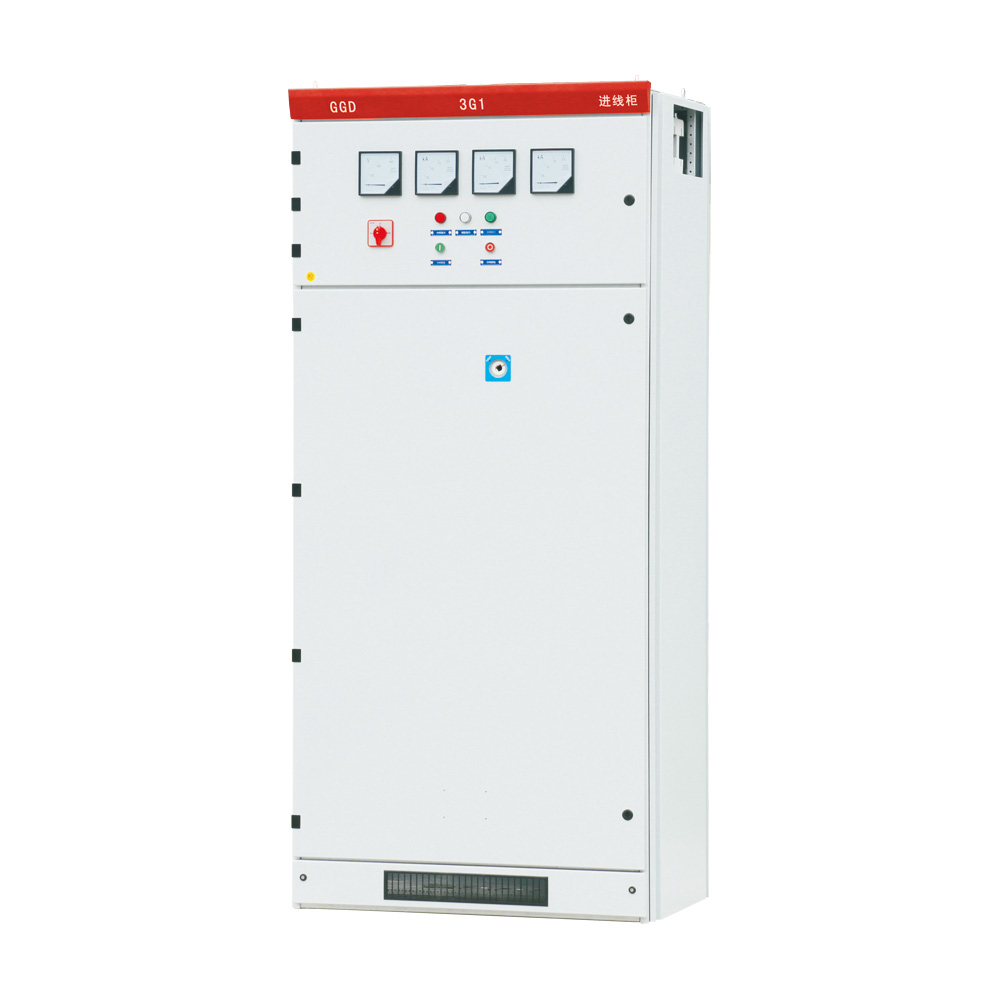

产品型号说明

①	电力用柜
②	电器元件固定安装、固定接线
③	配电柜
④	设计序号： 1-- 分断能力为 15kA 2-- 分断能力为 30kA 3-- 分断能力为 50kA
⑤	主电路方案代号
⑥	辅助电路方案代号

使用条件
● 环境温度：在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响；
● 设备安装时与垂直面的倾斜度不超过5%；
● 设备应该安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。
注:订购本产品超出上述条件规定时，请与本公司协商。

电气性能


电气性能
1.主电路方案

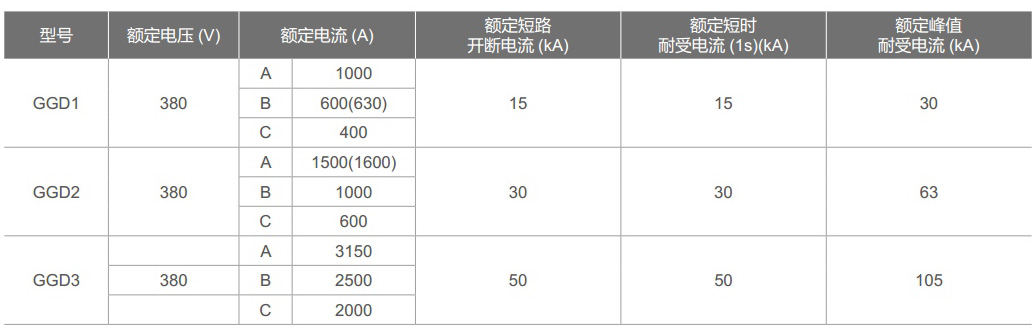

GGD柜的主电路设计了129个方案，共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。
其中：GGD1型49个方案123个规格
      GGD2型53个方案107个规格
      GGD3型27个方案68个规格
主电路方案是征求了广大设计、使用部门的意见选编的，增加了发电厂需要的方案。额定电流至3150A,适合2000kVA及以下的配电变压器选用。此外，为适应无功补偿的需要设计了GGJ 1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。
2.辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分，GGD柜内有足够的空间安装二次元件，同时还开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。
3.主母线
考虑到价格比和以铝代铜的可行性，额定电流在1500A及以下时可采用单铝排母线，额定电流大于1500A时采用双铜排母线，生产厂按此规定制造样机并通过型式试验，当然，生产厂也可根据用户的要求将铝母线换成同等载流量的铜母线。母线的搭接面均采用搪锡工艺处理。
4.电器元件选择
GGD柜主要采用国内已能批量生产的较先进的电器元件，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如DZ10D、DZ20等，不选用已淘汰的产品。
HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用的元件, 它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。
如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器 元件造成制造和安装方面的困难。
为进一步提高主电路的动稳定能力，设计了GGD柜专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO合金材料热塑成型，绝缘强度高、自熄性能好、结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹，绝缘支撑是套筒式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。

安装与使用
产品到达收货地点后,首先应当检查包装是否完整无损，发现问题应及时通知有关部门查找原因。对于不立即安装的产品，应根据使用条件的规定,放置于适当的场所。
产品安装
产品的安装应按安装示意图进行，基础槽钢和螺栓由用户自备。主母线整排镀锡安装时应将搭接面修理平整，处理干净，涂上中性凡士林或采取其他措施，然后用螺栓坚固。
产品在安装完毕后投入运行前需进行如下项目的检查与试验
1.检查柜体面漆有无脱落，柜内是否干燥，清洁。
2.电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。
3.主要电器的主辅触头的通断是否可靠、准确。
4.仪表指示与互感器的变比及极性是否正确。
5.母线连接是否良好，绝缘支撑件，安装件及附件是否安装牢固可靠。
6.辅助接点是否符合要求，熔断器的熔芯规格是否正确，继电器的整定值是否符合设计要求，动作是否可靠准确。
7.电路的接点是否符合电器原理图要求。
8.保护电路系统是否符合要求。
9.用500伏兆欧表测量绝缘电阻值不得低于1MΩ。

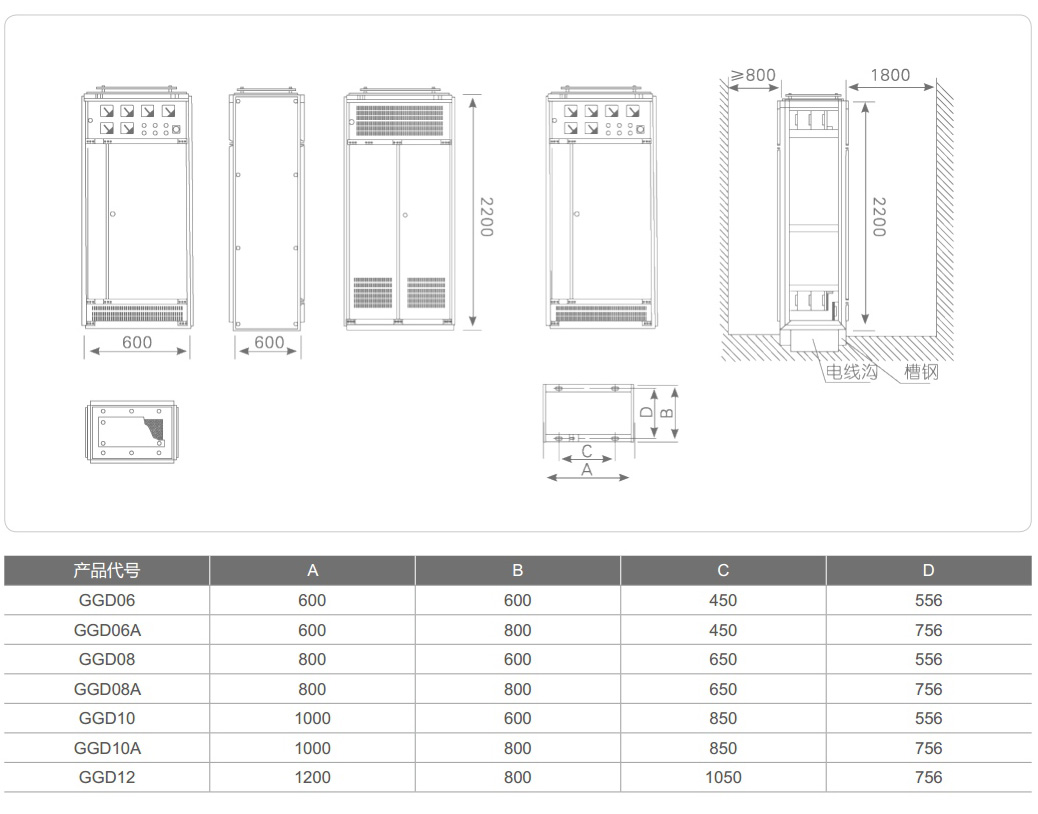

外形及安装尺寸

产品成套性

我公司供货时提供下列文件及附件：
● 装箱清单；
● 产品合格证；
● 使用说明书；
● 出厂试验报告；
● 有关电气图纸；
● 柜门钥匙，操作手柄及合同单规定的备品条件。

使用注意事项
    本产品为不靠墙安装，单面（正面），双面开门维修低压配电柜。产品的维修通道及柜门，必须经考核合格的专业人员方可进入或开启进行操作，检查和维修。
    空气断路器，经过多次合、分后，会使主触头局部烧伤和产生碳化物质，使接触电阻增大，应定期对空气断路器按其使用明书进行维护和检修。
