产品型号说明

使用环境条件
● 海拔高度：2000米；
● 环境温度：-25~+40℃；
● 相对湿度：不超过90%(20℃)；
● 安装场所无易燃、易爆物品，无腐蚀性气体和导电尘埃；
● 无剧烈震动和颠簸，安装倾斜度不大于5度；
注:订购本产品超出上述条件规定时，请与本公司协商。

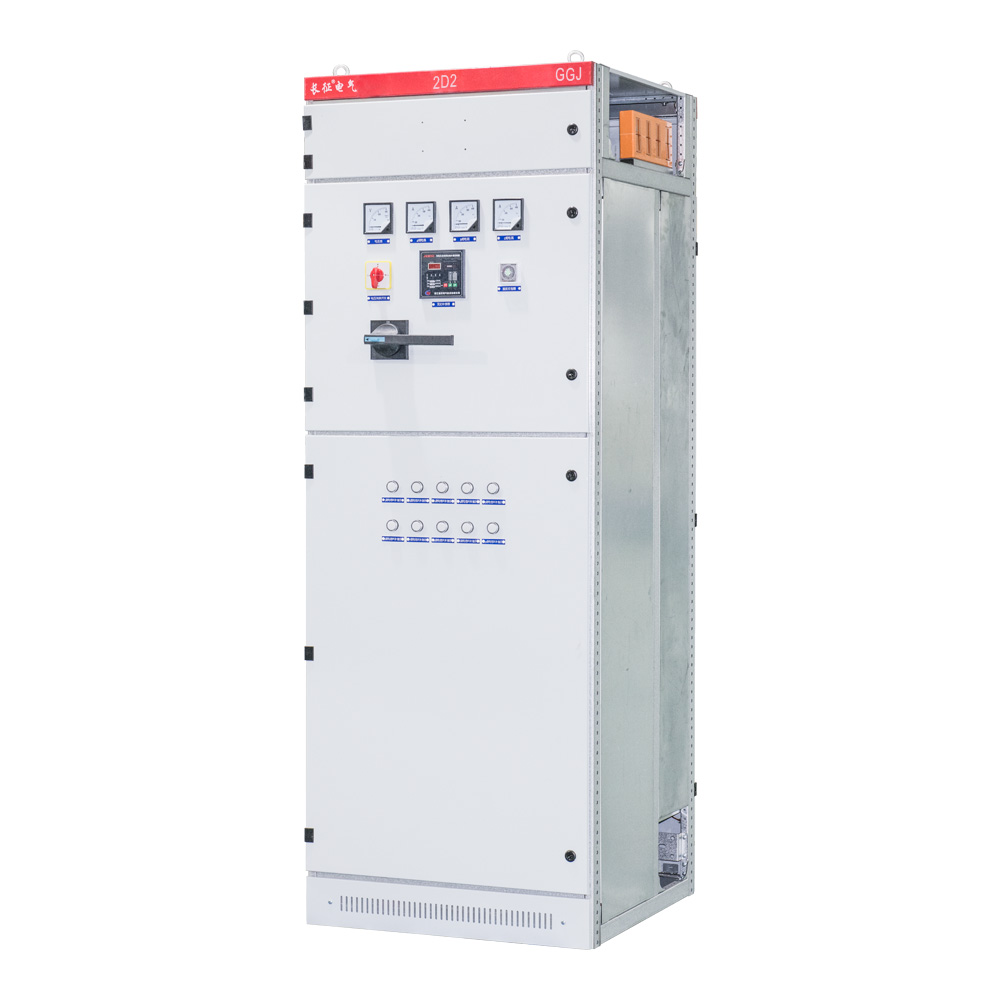

结构简介
● 电压过零点投切补偿装置，实现无涌流、无冲击，可频繁、快速投切电容器；
● 响应速度快，快速跟踪系统负荷的无功变化，实时动态或静态响应投切；
● 采用电容器自动/手动投切装置，可频繁操作，提高补偿精确度；
● 柜顶装有散热风机，有温控开关控制，适时调节柜内温度；
● 保护功能齐全：有短路、过载、过压、欠压、缺相等保护，设置方便。

技术参数
● 额定电压：400V，660V，1000V；
● 额定频率：50Hz；
● 额定容量：30-1000var；
● 运行电压范围：0.8-1.1 Un；
● 电容器接线方式：Y或△；
● 测量误差：电压：±0.5%，电流：±1%，无功：±1%；
● 投切方式：按谐波电压或功率因数自动投切；
● 投切延时：0-999s可调。

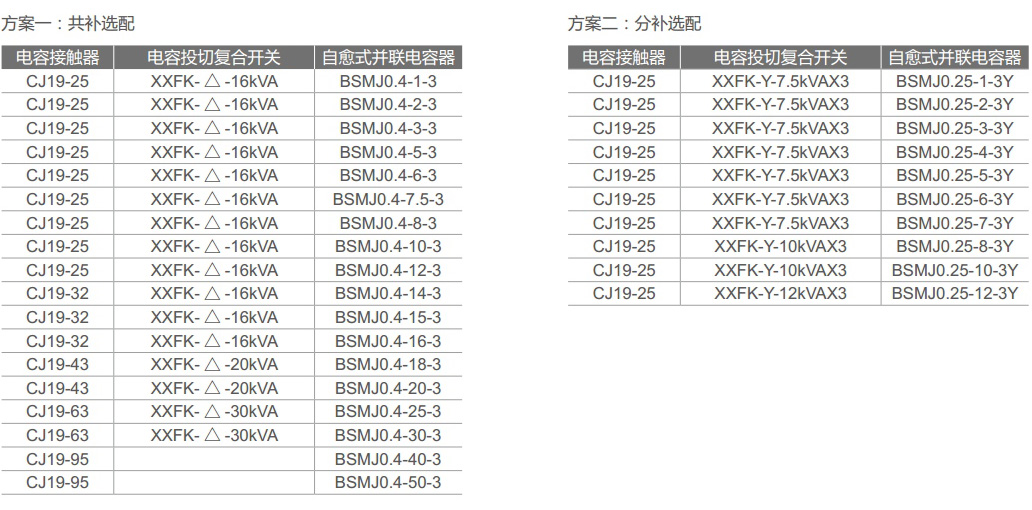

常用配置表

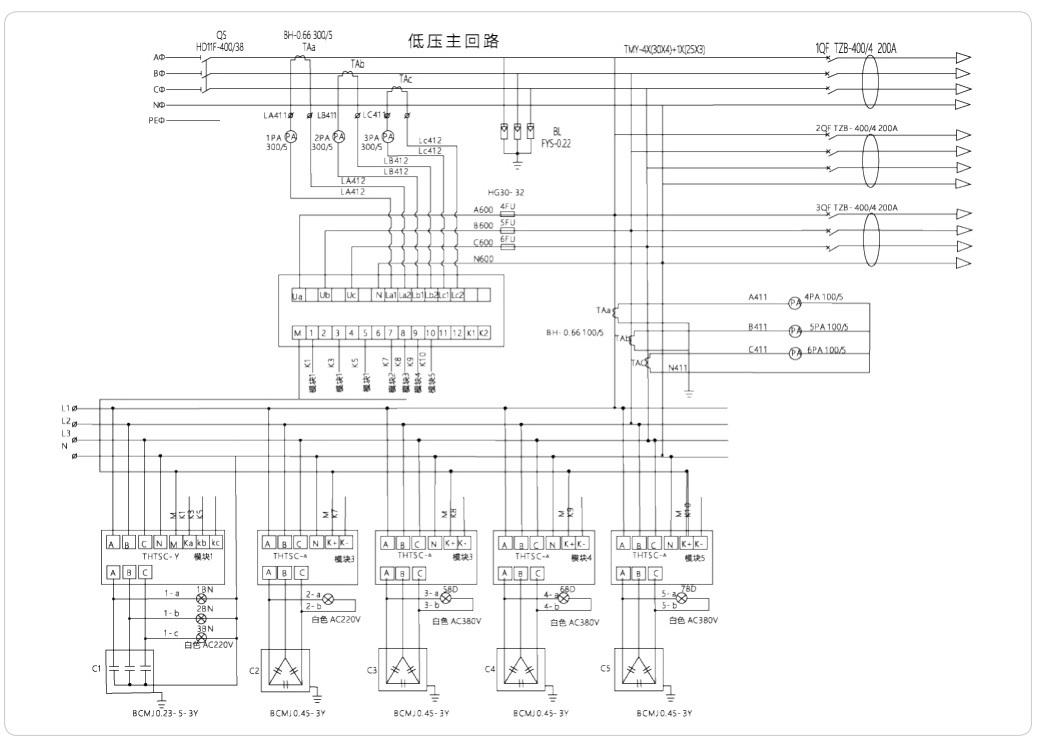

参考方案
