​适用范围

​1、本断路器可垂直安装（即竖装）、亦可水平安装（即横装）。
2、本断路器具有隔离功能，其相应的符号为：
3、本断路器符合标准：IEC60947-2 和 GB/T14048.2
​

型号及其含义

注：

1. 配电用断路器无代号；保护电动机用断路器以2 表示。2. 直接操作无代号；电动操作用P 表示；转动手柄用Z 表示。注：
1、手柄直接操作无代号，转动操作以 Z 表示，电动操作以 P 表示；
2、仅用作隔离的无脱扣器的断路器以 000 表示；
3、保护电动机用断路器以 2 表示，配电用无代号；
4、四极断路器中性极（N 极）结构代号：

    A 型： N 极不安装过电流脱扣元件，且 N 极始终接通不与其它三极一起合分；
    B 型：N 极不安装过电流脱扣元件，且 N 极与其它三极一起合分；
    C 型：N 极安装过电流脱扣元件．且 N 极与其它三极一起合分；
    D 型： N 极安装过电流脱扣元件．且 N 极始终接通不与其它三极一起合分。
​

适用工作环境
1、海拔高度 2000m 及以下：
2、周围介质温度不高于 +40℃ ( 对船用产品为 +45℃ ) 和不低于 -5℃；
3、能耐受潮湿空气的影响；
4、能耐受盐雾、油雾的影响；
5、能耐受霉菌的影响；
6、能耐受核辐照的影响；
7、最大倾斜度为 22.5°：
8、在受到船舶正常振动时能可靠工作；
9、在受到地震情况下 (4g) 能可靠工作；
10、在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
11、在没有雨雪侵袭的地方。

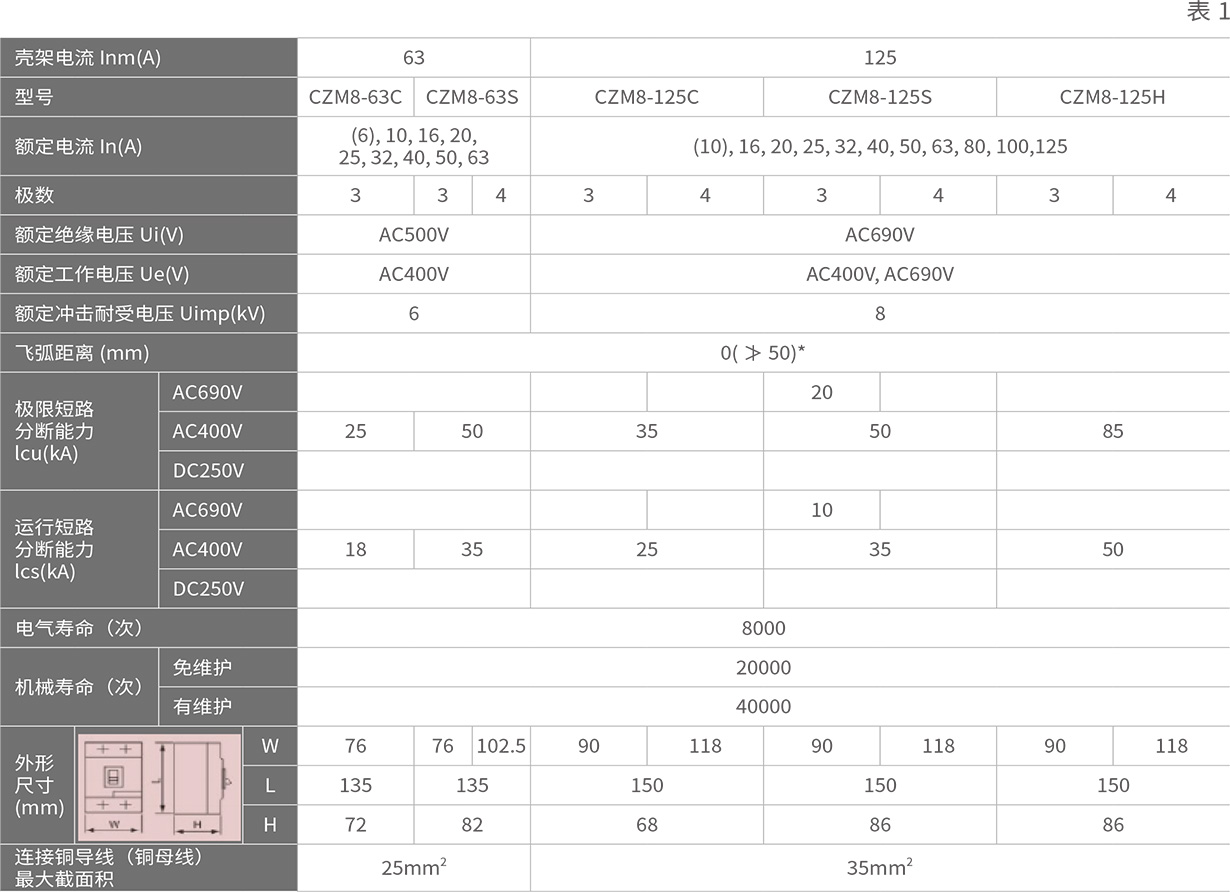

断路器主要规格及性能

注：
CZM8-63，125，250，400，630 既可上进线，也可下进线。
极限分断与飞弧距离包含横装与竖装
*CZM8-63/125 飞弧距离分“0”飞弧与 50mm 两种．应在订货时注明，四极断路器及 690V 规格无“0”飞弧。

​

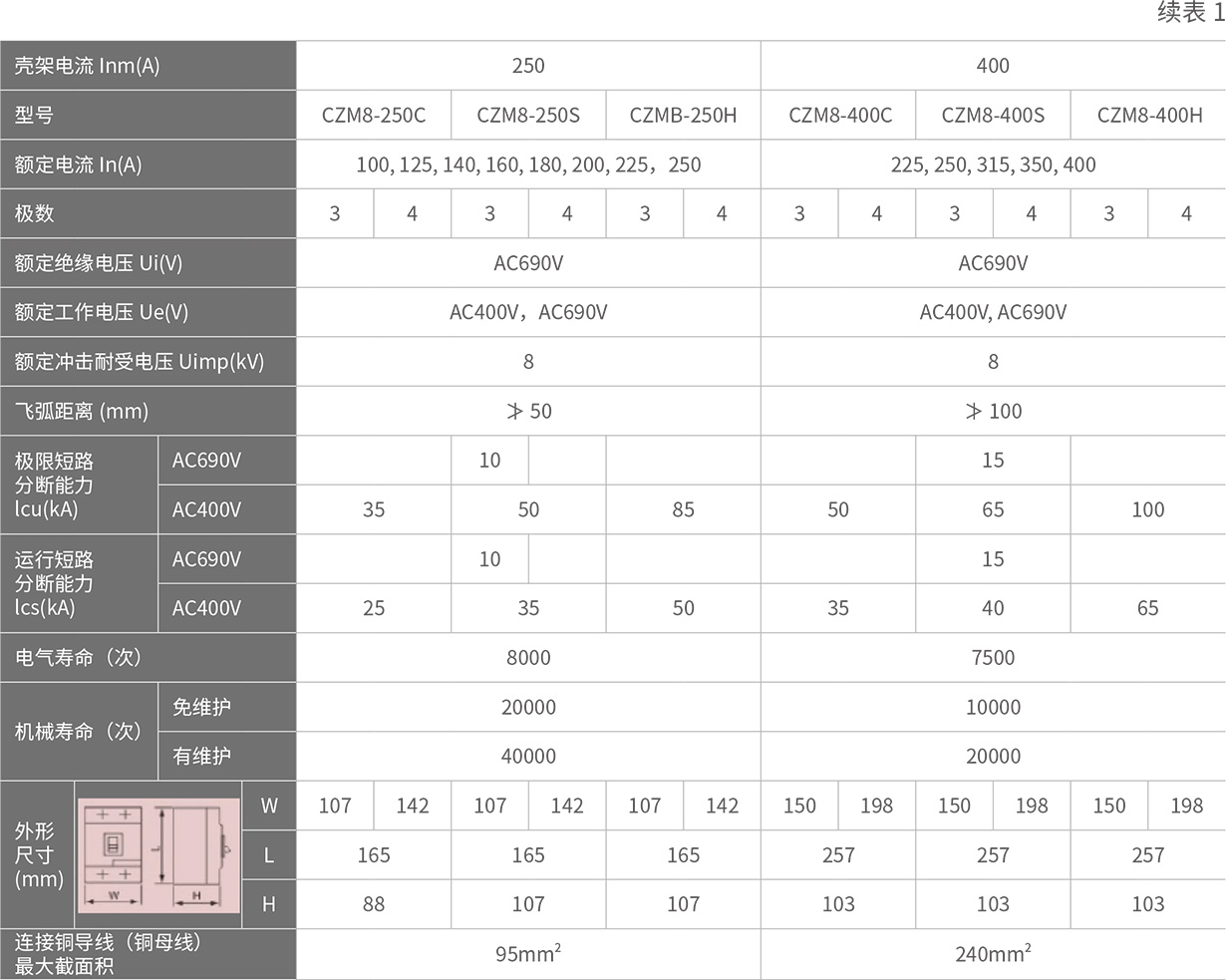

​注：CZM8-225/400S 既可上进线，也可下进线。

​

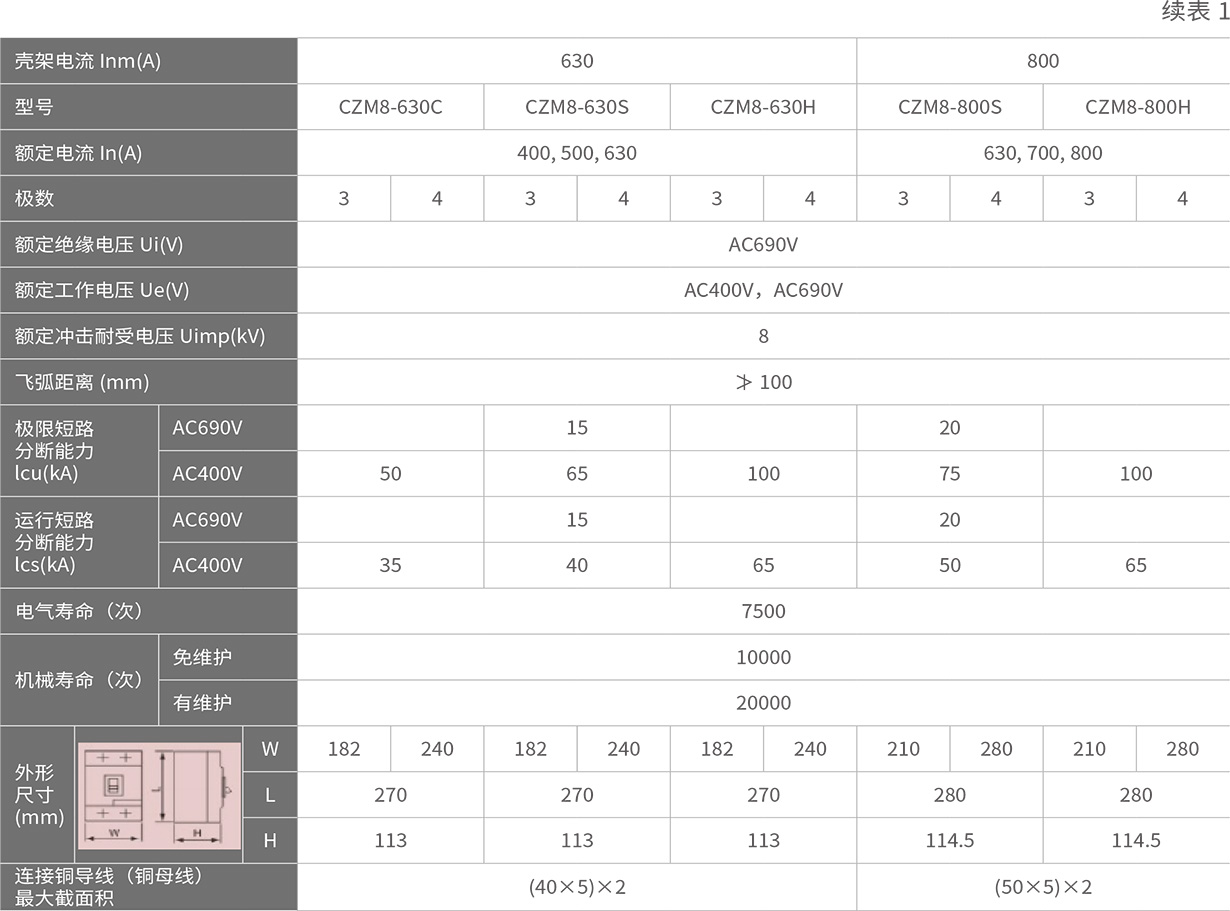

注：CZM8-630/800S 既可上进线，也可下进线。

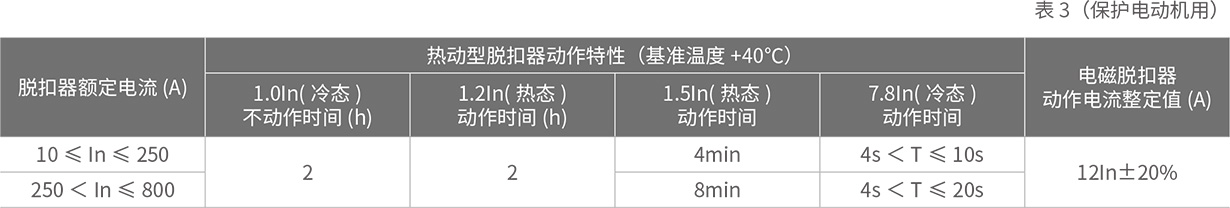

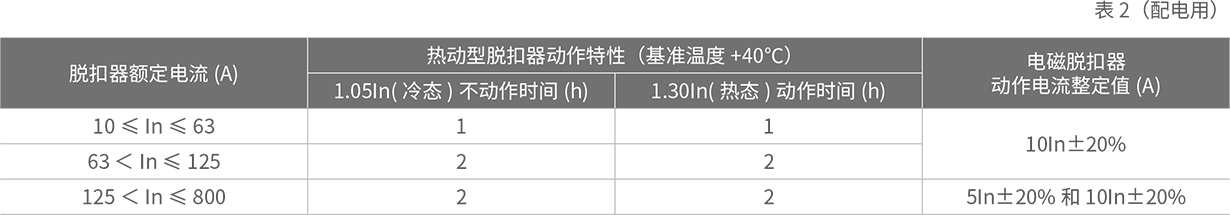

​断路器热动型脱扣器具有反时限特性，电磁脱扣器为瞬时动作，特性见表 2、表 3

​

注：CZM8-225 中的 100A 规格中无 5In 电磁脱扣器。

​

​
