产品概述：

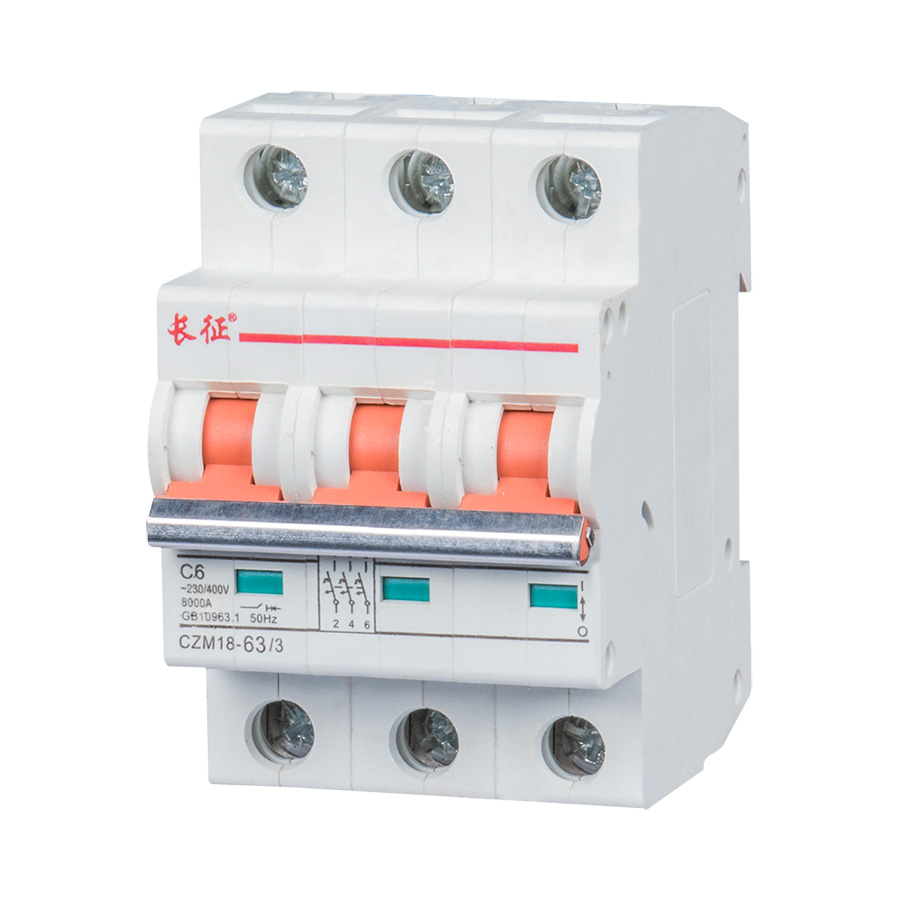

CZM18系列小型断路器适用于交流50Hz，额定电压230V/400V，额定电流至63A线路中。主要用于办公楼、住宅及类似的建筑物的照明、配电线路及设备的过载、短路保护，同时也可以在正常情况下作为线路的不频繁转换之用。 该断路器具有外形美观、结构先进、性能可靠、分断能力高（10kA)、飞弧短等特点；是工业、商业、高层和民用住宅等客户理想的产品。产品型号说明
| ① | 企业代号 |
| ② | 小型断路器 |
| ③ | 设计序号 |
| ④ | 壳架等级额定电流 |
| ⑤ | 额定电流（1A~100A) |
| ⑥ | 极数（1.1N.2.3.3N.4) |
| ⑦ | 脱扣特性（B.C.D) |
技术参数
极数：单极、1P+N、双极、三极、3P+N、四极
额定电压：230/400V
额定频率：50/60Hz
额定短路分断能力：10kA
电气寿命：在Un、In及COS=0.90时，63A及以下:8000次循环；80A~100A:1500次循环（每次循环包括一次接通操作和一分断操作)
机械寿命：63A及以下:20000次循环；80A~100A:10000次循环
耐压：工频耐压2000V(1min)，脉冲耐压6000V (1.2/50 us)
抗冲击性能：承受10ms、20g冲击至少18次；承受5ms、40g冲击至少18次；抗震动性能:承受10 ~55Hz的3g,震动至少30分钟。
储存温度：按IEC88第二部分第一节（持续96小时）-55℃~+55℃
工作环境温度：-5℃~+40℃
防护等级：IP40（安装后）
接线能力：63A及以下：软线25mm2及以下，硬线35mm2及以下；80A~100A:软线35mm2及以下，硬线50mm2及以下。
直流应用：1A~63A:额定短路分断能力:6kA；最大电压:单极60V；双极串联110V；80A~125A:额定短路分断能力:10kA；
最大电压：双极串联125V；四极串联250V；瞬时脱扣电流比用于交流50/60Hz时高约40%。

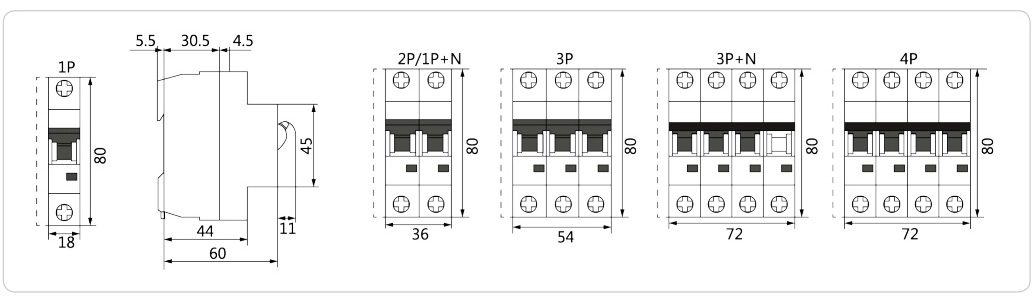

外形安装尺寸图
