产品概述：

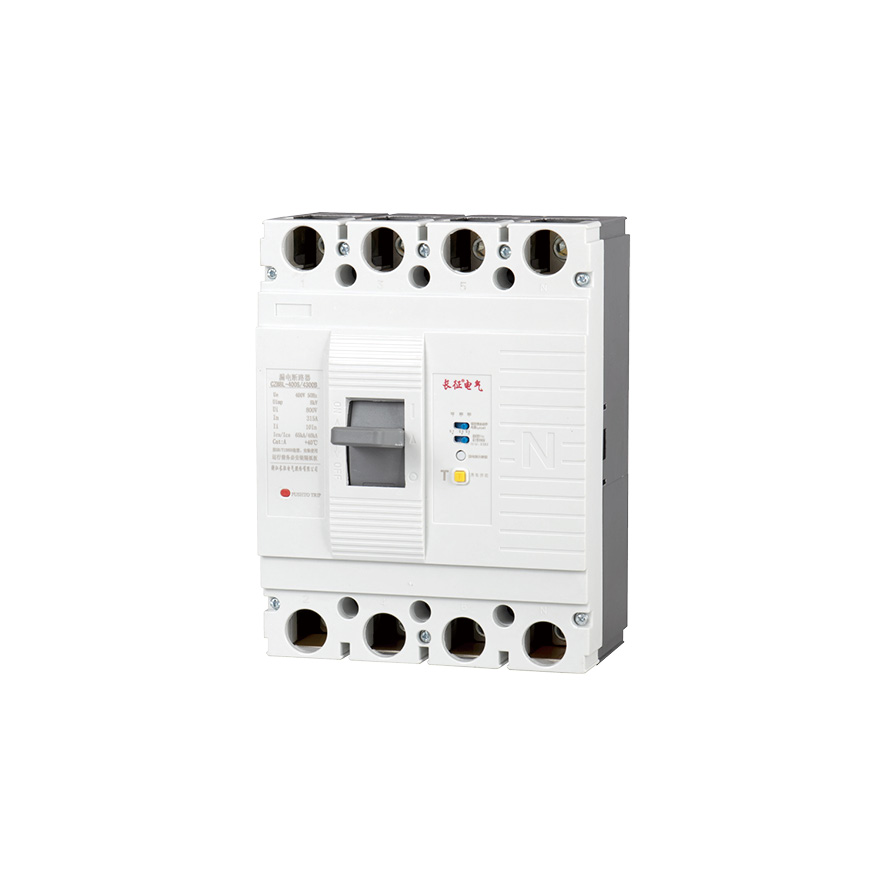

CZM8L 系列漏电断路器（以下简称断路器），适用于交流 50Hz．额定工作电压 400V．额定工作电流至 630A 的电路中作不频锴转换之用。断路器具有过载、短路和欠电压保护装置，能保护线路和电源设备不受损坏。漏电保护可对人身提供间接接艟保护也可为因线路设备泄漏电流或接地故障提供保护。断路器外形尺寸、安装尺寸与 CZM8 系列断路器同壳架等级产品完全相同。 断路器按照其额定极限短路分断能力（lcu）高低分为：S 型（较高分断型）、l- 型 ( 高分断型 ) 两类。该断路器具有体积小、分断高、飞弧短、抗振动等特点。适用范围
1、本断路器可垂直安装（即竖装）、亦可水平安装（即横装）。
2、本断路器具有隔离功能，其相应的符号为：
3、 本断路器产品执行下列标准 IEC60947-1 及 GB/T14048.1 总则；IEC60947-2 及 GB/T14048.2 低压断路器及附录 B 带剩余电流保护的断路器
型号及其含义
| ① | 企业代号 |
| ② | 塑料外壳式断路器 |
| ③ | 设计序号 |
| ④ | 漏电断路器 |
| ⑤ | 壳架等级额定电流 |
| ⑥ | 额定极限短路分断能力级别 (S: 较高分断型 H：高分断型 ) |
| ⑦ | 操作方式（注） |
| ⑧ | 极数 |
| ⑨ | 脱扣方式及附件代号 |
| ⑩ | 四极断路器中性极（N 极）结构代号见 CZM8 |
| ⑪ |
特殊保护代号 G 带过压保护产品代号 |
| ⑫ |
I 漏电报警又跳闸模块代号 / 漏电报警不跳闸模块代号 |

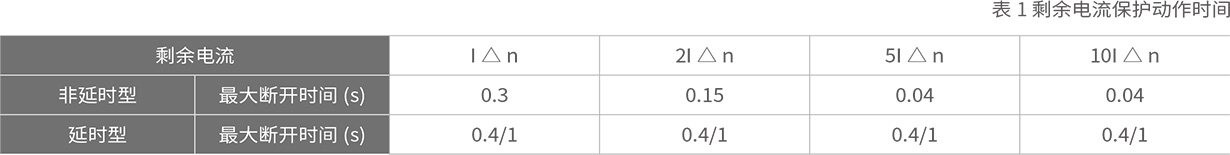

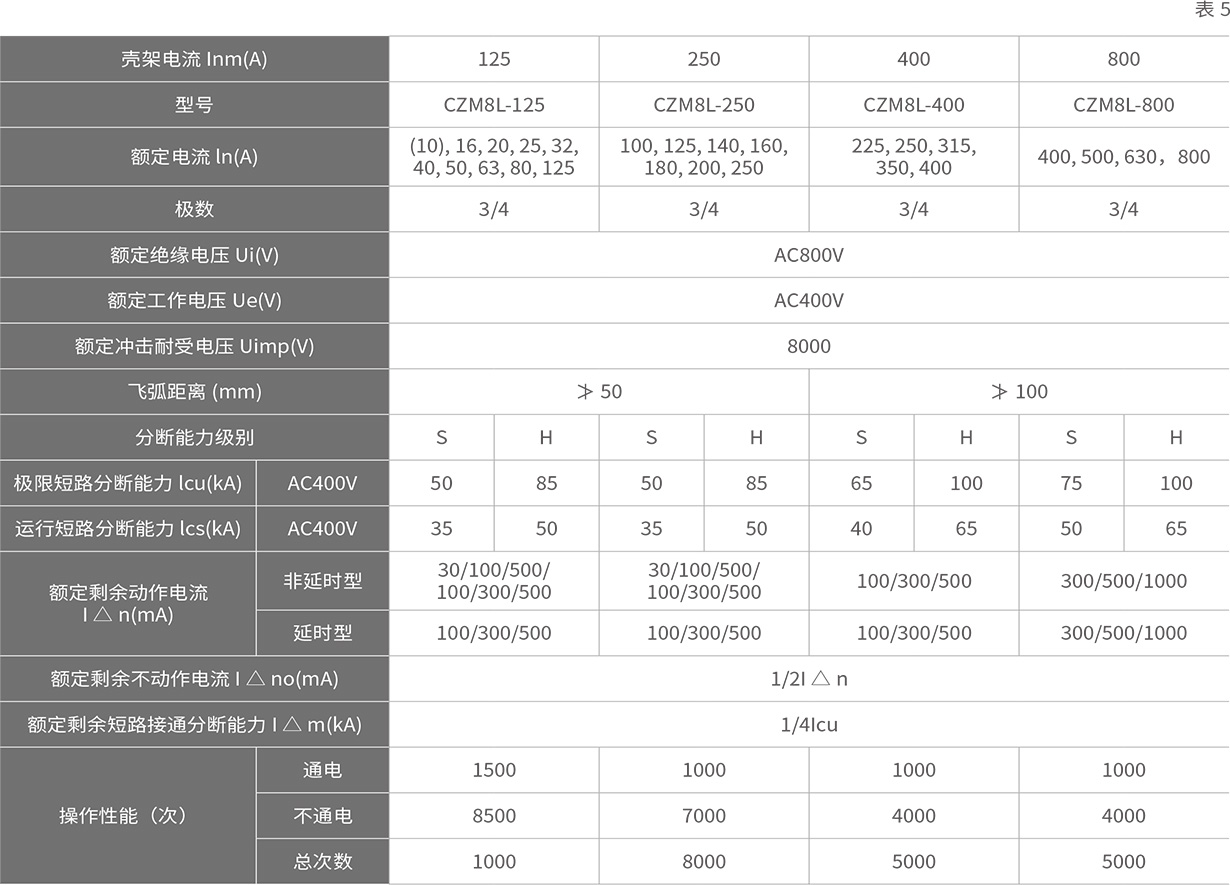

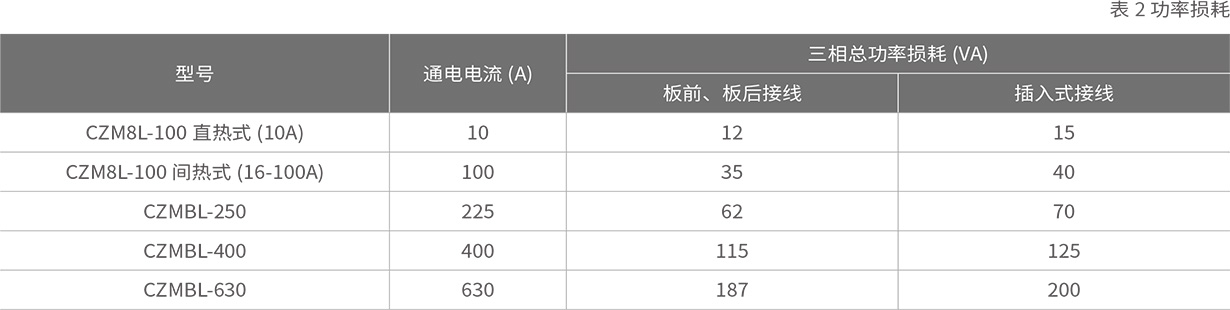

适用工作环境及安装条件与 CZM8 相同，技术性能指标见表 1、表 2、表 3、表 4、表 5
注：延时型最大分断时间可根据客户要求定制

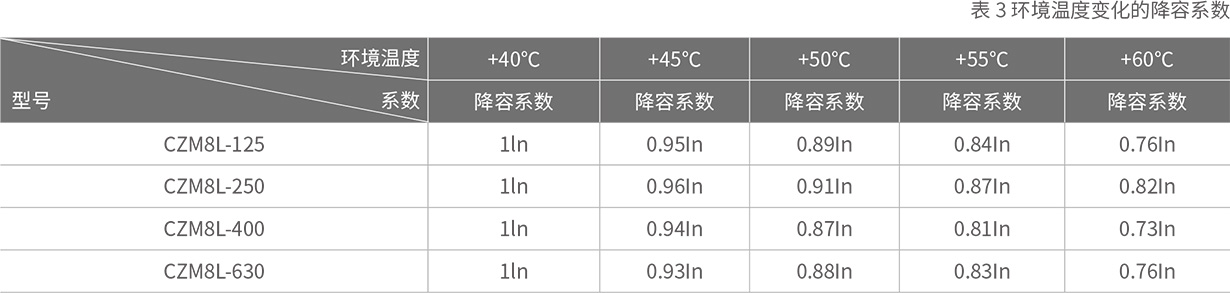

注：以上降容系数均在通于额定壳架电流下测得。

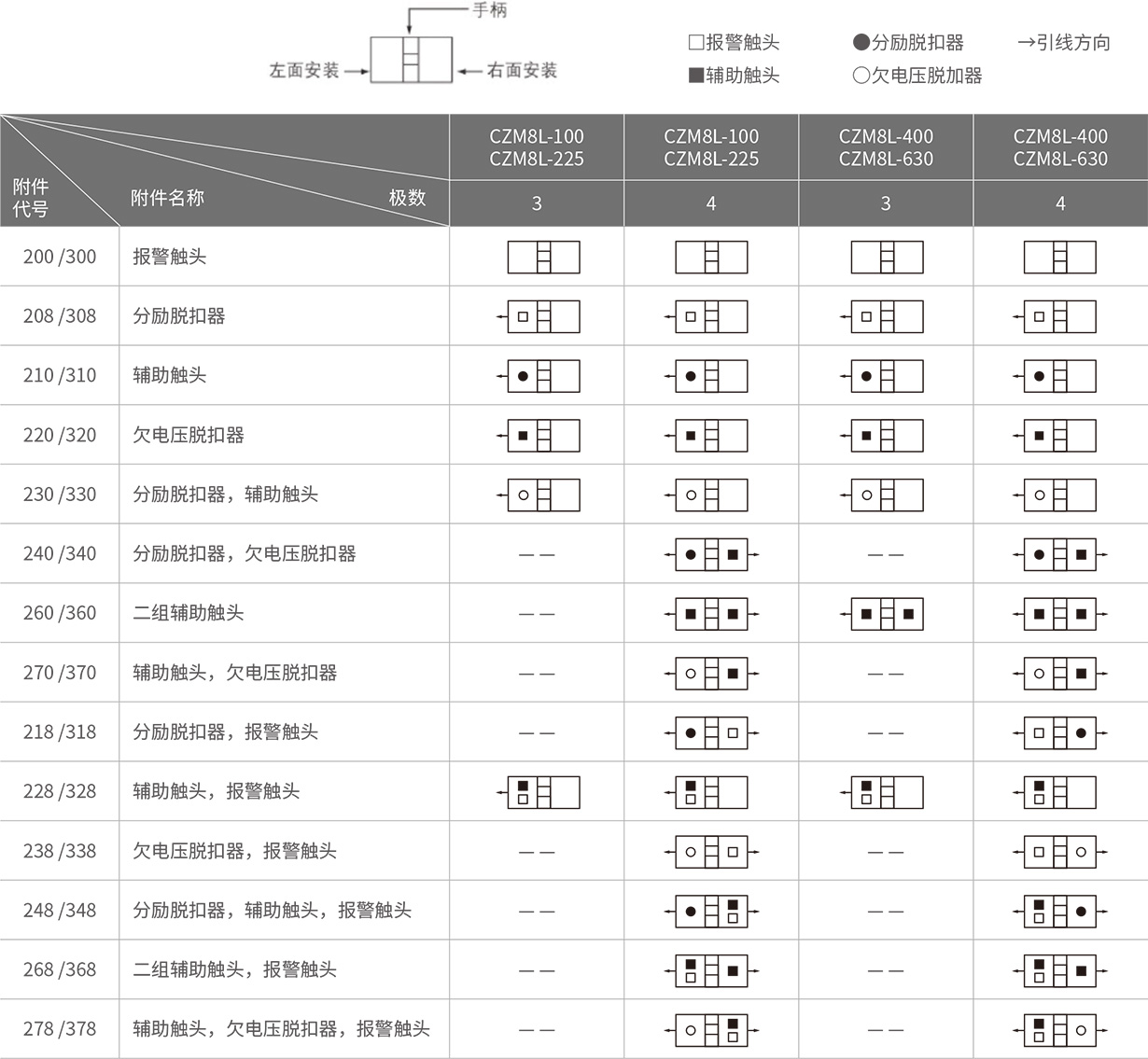

脱扣器方式及附件代号
注：脱扣器方式及内部咐件代号首位数字 2 表示电磁（瞬时 m 扣器．3 表示热动龟磁（复式）脱扣器；后两位数字表示内部附件代号。
注：
1、极限分断与飞弧距离包含横装与竖装；
2、本系列三极断路器接三相负载时，负载不能带中性线，否则该断路器会产生误动作
3、本系列三极断路器接单相负载时，相线接左极，中性线接右极，不要接中心极。
