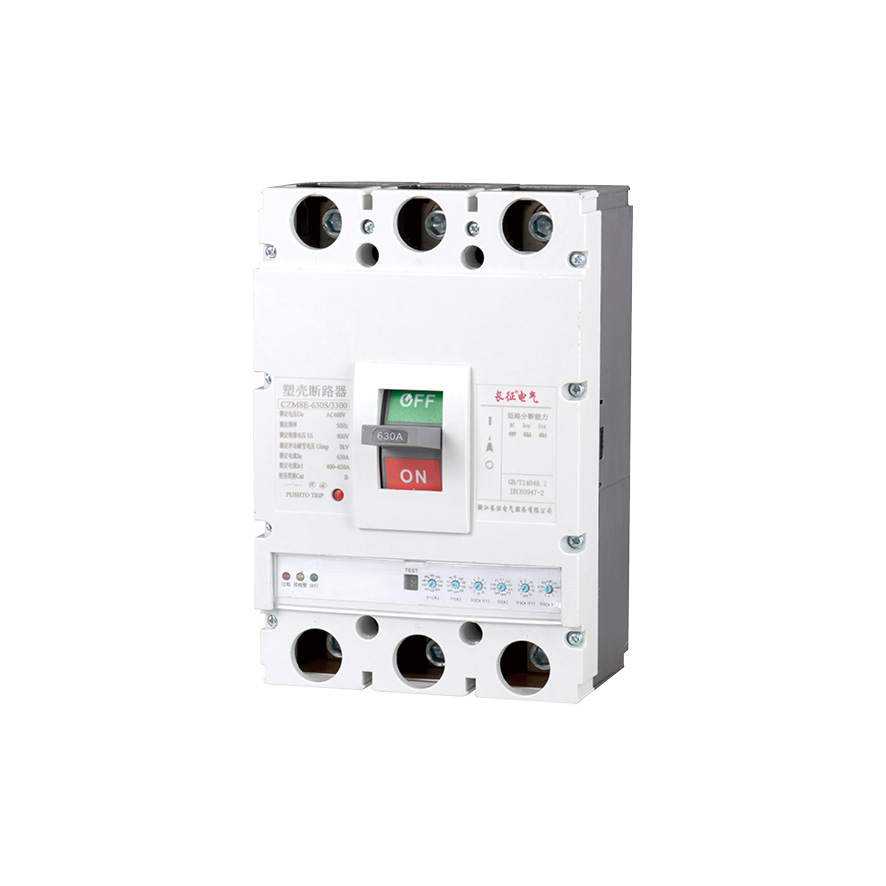

​​​​适用范围

1、断路器可垂直安装（即竖装）亦可水平安装（即可横装）
2、 断路器不可倒进线（即只能 1、2、5 接电源线）2、4、6 接负载线。
3、断路器适用于隔离符号表示为
4、断路器符合执行下列标准
5、IEC60947-1 及 GB/T14048.1 总则
6、IEC60947-2 及 GB/T14048.2 低压断路器及附录 F 带电子过
7、电流保护断路器的附加要求
8、IEC60947-1 及 GB/T14048.4 机电式接触器和电动机启动器

型号及其含义

    按产品极数分为三极与四极。四极产品中性极（N 极）的型式为 N 极过电流保护电流、时间参数 100% 自动跟踪相线整定值且 N 极与其
它三极一起合分（N 极先合后分）

    按额定电流分

    CZM8E-125 有 32、63、125A
    CZM8E-250 为 250A
    CZM8E-400 为 400A
    CZM8E-630 为 630A
    CZM8E-800 为 800A
    CZM8E-1250 为 800A、1000A、1250A
​1、接线方式分为板前接线、板后接线、插入式扳前接线、插入式板后接线、抽出式接线五种
2、按断路器是否带附件分带附件和不带附件两种。
3、 附件分内部附件和外部附件 内部附件有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种外部附件有转动手柄操作机构、电动操作机构。
​

正常工作条件和安装条件

1、安装地点的海拔不超过 2000m
2、周围介质温度不高于 +40℃和不低 -5℃且 24 小时的平均值不超过 35℃（特殊订货除外）
3、 安装地点的相对空气湿度在最高温度为 +40℃时不超过 50% 在较低温度下可以有较高的相对湿度 例如 20℃时达 90% 对由于温度变化偶
尔产生的凝露应采取特殊的措谴
 4、污染等级为 3 级
5、断路器主电路的安装类别为Ⅲ不接至主电路的辅助电路和控制电路安装类别为Ⅱ
6、 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方
7、 在没有雨雪侵袭的地方
8、断路器应按产品的使用说明书安装。
​

主要特点​

1、 选择配合 CZM8E 电子式塑壳断路器具有三段保护功能，使用类别为 B 的断路器与连接在同一电路中的其它短路保护装置在短路条件下具有选择性配合；
2、具有三段保护动作电流、动作时间选择．用户可根据负数电流要求对脱扣器进行设置调整：电子式脱扣器保护特性曲线​
3、自供电：电子式脱扣器由断路器自身提供能量，电流信号及脱扣器工作电源来自安装于断路器内的电流互感器；
4、具有“预报器”指示，当流过断路器的实际运行电流达到或超过预报警动作电流 lro 时，断路器面盖上的“预报警”发光二极管指示为黄色；
5、具有过载指示 当负载电流超出过载长延时动作电流时，断路器面盖上的发光二极管指示为红色；
6、大电流瞬时脱扣功能，当断路器闭合时或在运行时遇短路大电流（≥ 20Inm），断路器由电磁脱扣机构直接脱扣；
7、安装具有互换性，外形尺寸与 CZM8E 系列塑壳断路器规格相同。
​

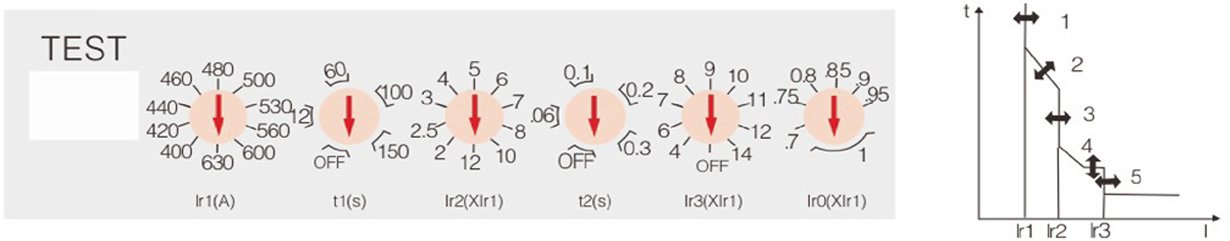

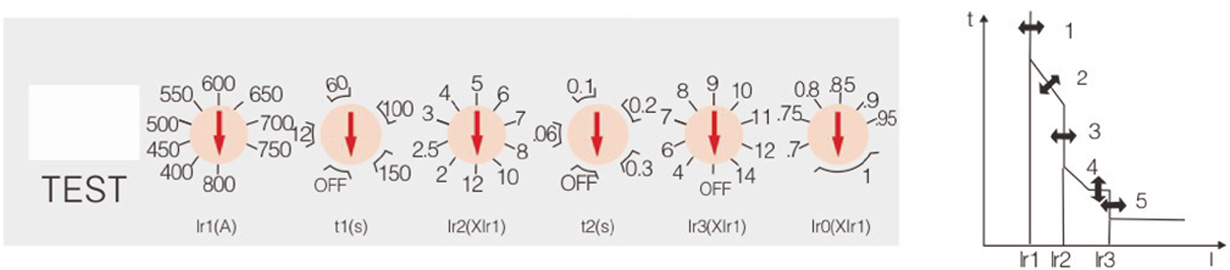

结构简介

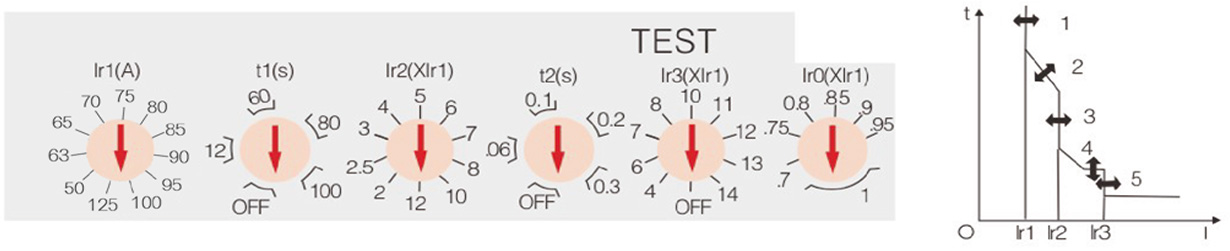

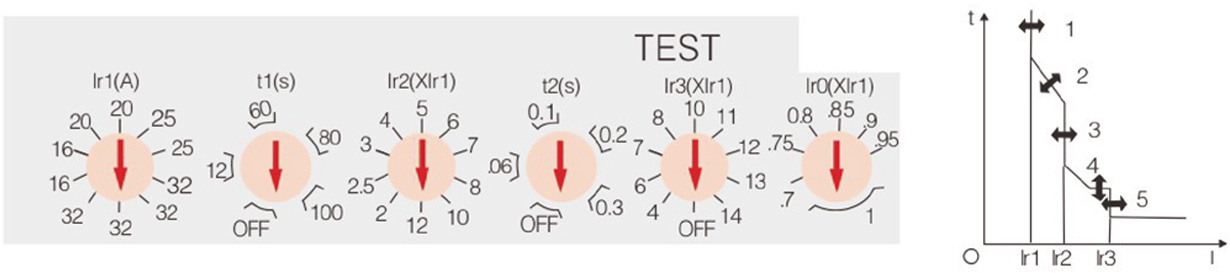

​◇ CZM8E-125，In=32A 电子式脱扣器

​

◇ CZM8E-125, In=63A 电子式脱扣器

​◇ CZM8E-125, In=125A 电子式脱扣器

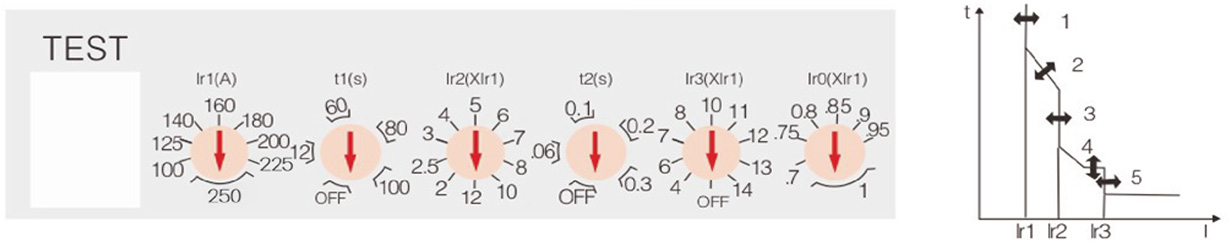

 ◇ CZM8E-250．In-250A 电子式脱扣器

​

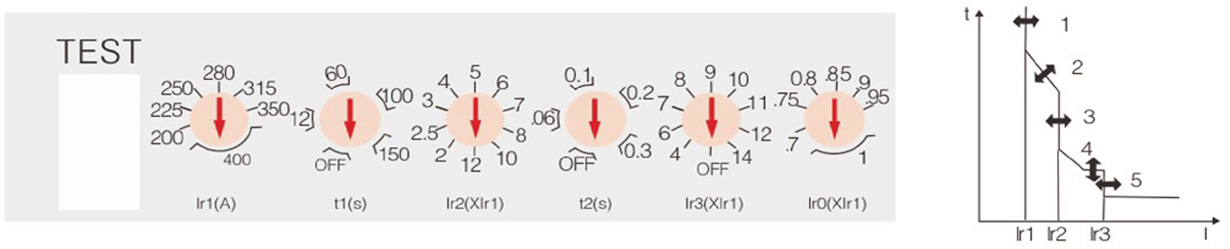

​ ◇ CZM8E-400，In=400A 电子式脱扣器

​

◇ CZM8E-630, In=630A 电子式脱扣器

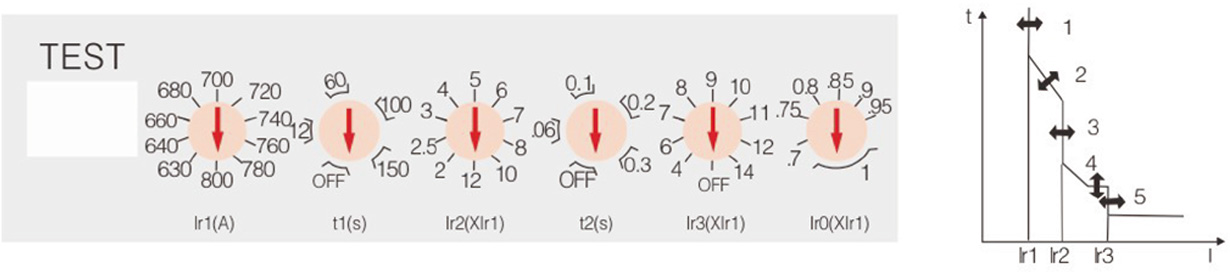

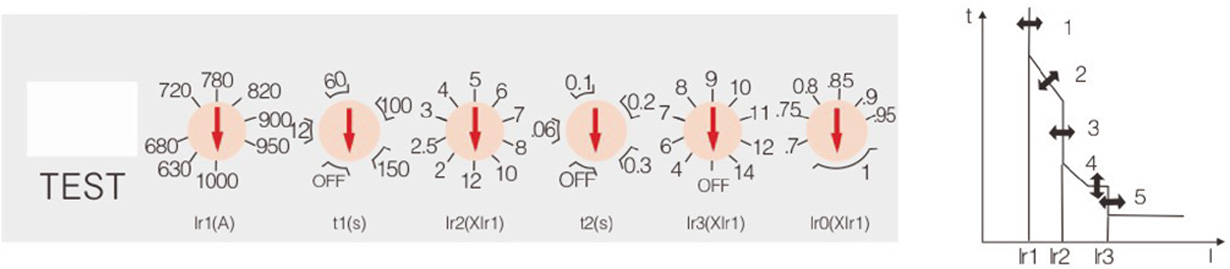

◇ CZM8E-800, In=800A 电子式脱扣器

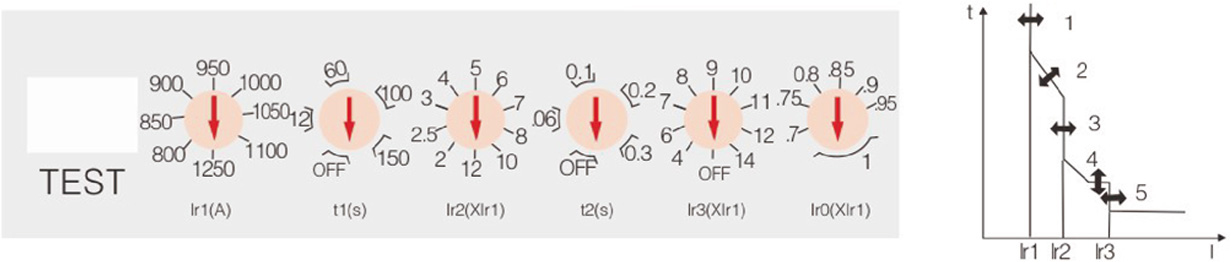

◇ CZM8E-1250．In-800A 电子式脱扣器

​

◇ CZM8E-1250，In=1000A 电子式脱扣器

◇ CZM8E-1250．In=1250A 电子式脱扣器

​

保护

​1、过载长延时动作电流 Ir1 调整根据断路器不同的额定电流可从 4 档到 10 档进行调整；
2、长延时动作时间 t1 调整，可进行 4 档调整；
3、短路短延时动作时间 Ir2 调整，可进行 10 档调整；
4、短延时动作时间 t2 调整，可进行 4 档调整；
5、短路瞬时动作电流 Ir3 调整，可进行 8 档、9 档或 10 档调整；
6、预报警动作电流 Ir0 调整，可进行 7 档调整。

主要技术性能指标​

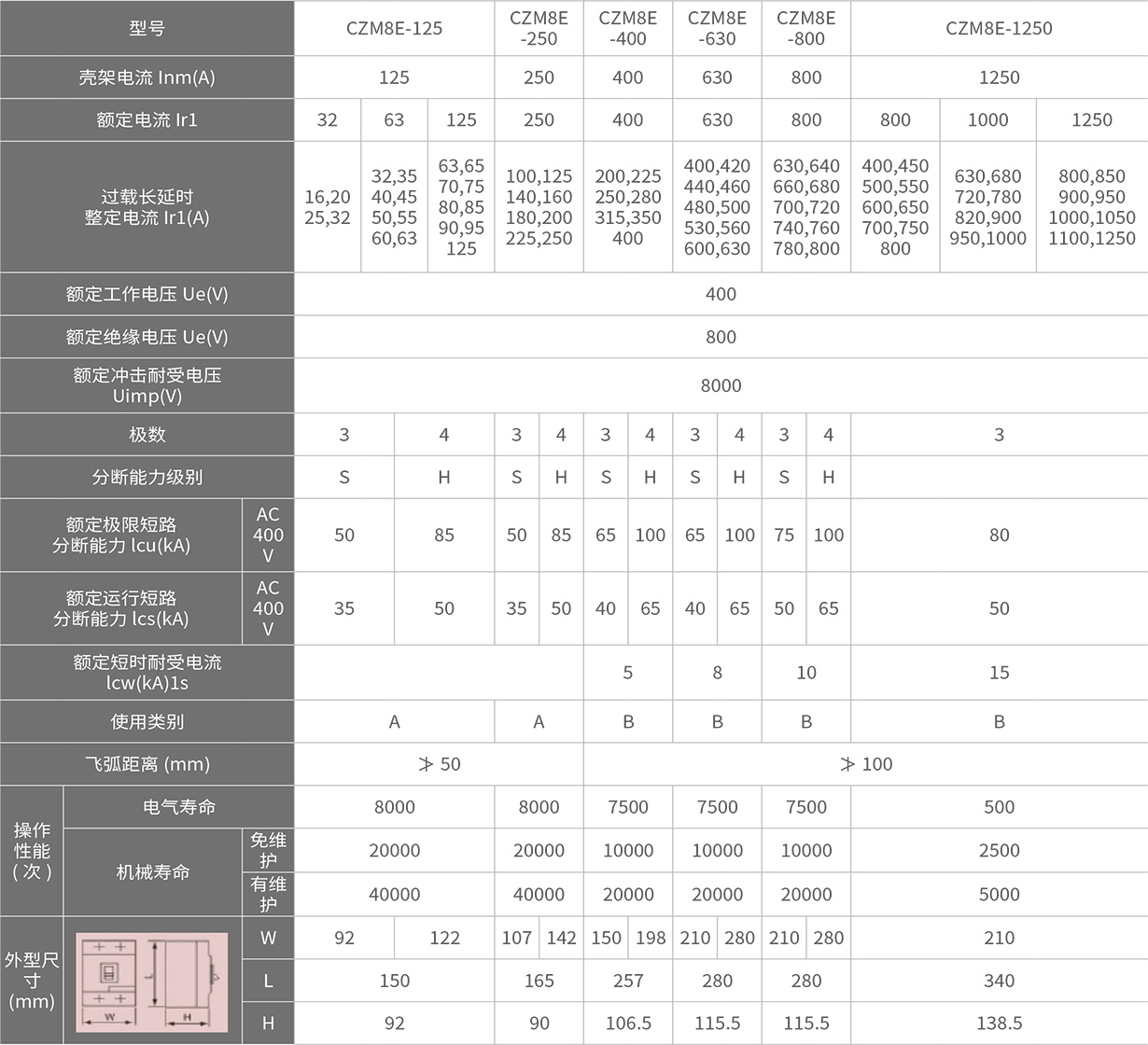

 ◇ 断路器主要技术性能指标见表一

​
