型号及其含义

正常工作条件和安装条件
1、安装地点的海拔不超过 2000；
2、周围空气温度为 -5℃ ~+40℃，24h 平均值不超过 +35℃；
3、 大气的相对温度，在最高温度为 +40℃时不超过 50%；在较底温度下允许有较大相对湿度，最湿月的平均最大相对湿度为 90%．同时该月平均最低温度不超过 +25℃，并考虑到因温度变化在产品表面生成的凝霜；
4、污染等级为 2 级；
5、安装类别通常为Ⅱ类；
6、安装在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；
7、安装地点没有雨雪侵。

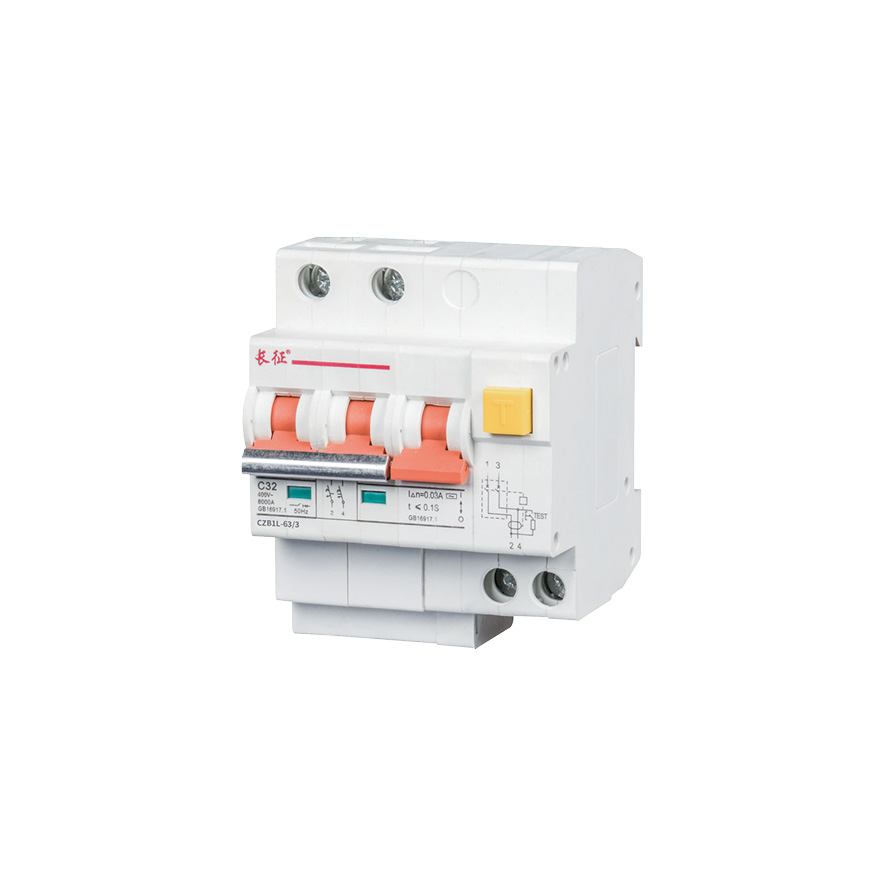

结构

​本漏电断路器以主电源为辅助电源，是电流动作型电子式漏电保护断路器；漏电断路器主要由主开关、零序电流互感器、漏电脱扣器、电子放大部件、试验装置，全部零部件均装在—个塑料外壳中。
本产品由 CZB1-63 小型断路器与漏电脱扣器拼装而成并通过推杆进行联动，具有外形美观小巧，重量轻，性能优良可靠，脱扣迅速，导轨安装暂特点。
将漏电断路器手柄扳向 ON 位置时，通过机械机构带动动触头向静触头运动并与静触头可靠接触，接通电路。当线路发生过载故障时，过载电流使热双金属元件弯曲并推动杠杆使得机械锁定机构复位，动触头迅速离开静触头，从而实现分断线路的功能；当线路发生短路故障时．短路电流使瞬时脱扣器动作，铁心顶杆推动杠杆使得锁定机械复位，实现分断功能。当线路发生剩余电流或触电故障时，零序互感器输出的信号触发可控硅导通，使剩余电流脱扣器铁心动作，推杆推动断路器脱扣，使漏电断路器在极短时间内切断电源，从而实现剩余电流保护功能。
​​

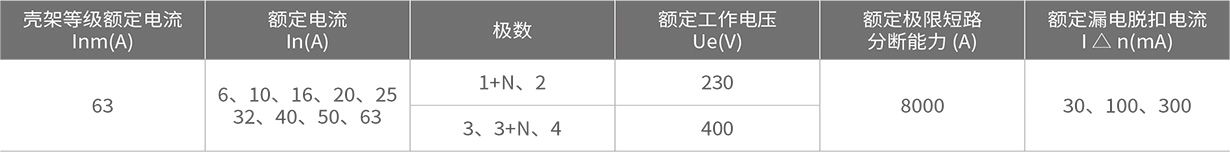

主要技术参数

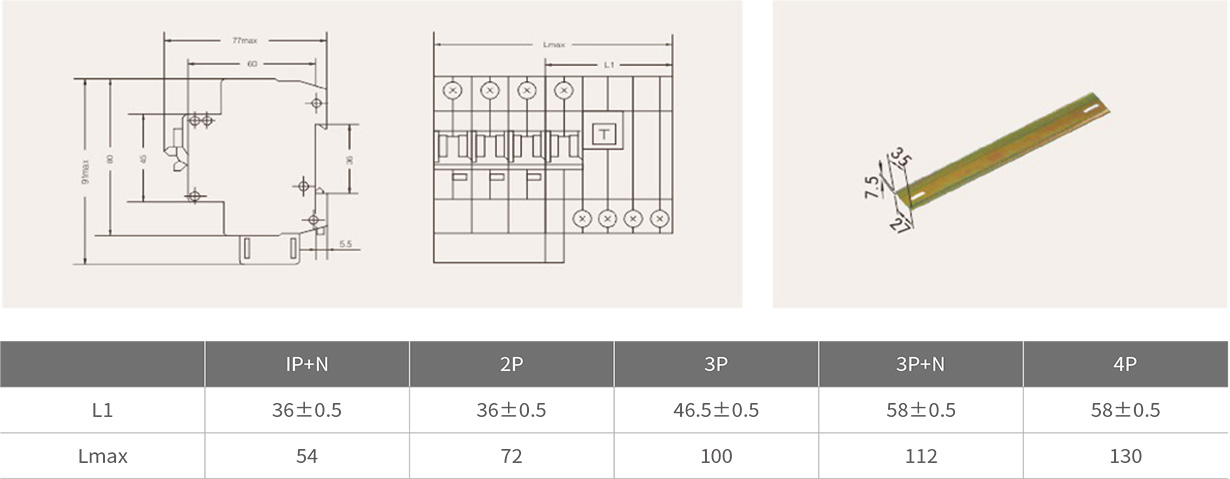

外形及安装尺寸

​​
